Modern ElevatorTechnology Service(Guangdong)Co, Ltd.
Casa ProdottiCatena di gradino di scala mobile

Scala mobile solida CNAS del pezzo di ricambio degli assi della scala mobile della catena del rullo del passo 67,73

Scala mobile solida CNAS del pezzo di ricambio degli assi della scala mobile della catena del rullo del passo 67,73

Pitch 67.73 Roller Chain Escalator Solid Axles Spare Part Escalator CNAS
Pitch 67.73 Roller Chain Escalator Solid Axles Spare Part Escalator CNAS Pitch 67.73 Roller Chain Escalator Solid Axles Spare Part Escalator CNAS

Grande immagine :  Scala mobile solida CNAS del pezzo di ricambio degli assi della scala mobile della catena del rullo del passo 67,73

Dettagli:
Luogo di origine: La Cina
Marca: Chinese brand/joint venture brand
Certificazione: CNAS
Numero di modello: 4411
Termini di pagamento e spedizione:
Quantità di ordine minimo: 300 pieghe
Prezzo: CNY 480-998 per fold
Imballaggi particolari: Contenitore da 20 o 40 piedi per unità
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 36000 pieghe al mese
Descrizione di prodotto dettagliata
Tipo: 1000/800/600 StepChainPasso (P): 67.73
Diametro perno (D): 14.29 Dimensioni rullo (D1 x H): 76x35
Asse: Solido Ambiente: dentro fuori
Collegamento degli assi: staccabile Lubrificazione: olio
Fissaggio del gradino: bussola di serraggio Adatto: Scala mobile tipo J
Evidenziare:

scala mobile della catena del rullo del passo 67

,

73

,

Scala mobile della catena del rullo di CNAS

Introduzione del fondo
Alcune vecchie scale mobili usano le brevi catene di punto della catena del rullo del passo. Queste scale mobili sono utilizzate solitamente nelle occasioni di trasporto pubblico commerciale e, come il centro commerciale, edifici per uffici, ospedali, centri espositivi, hotel ed aeroporti, metropolitana, ecc. Di conseguenza, ci sono requisiti rigorosi della qualità e della sicurezza della catena di punto poichè la catena di punto è la componente chiave nella scala mobile. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly.

Dettaglio del prodotto

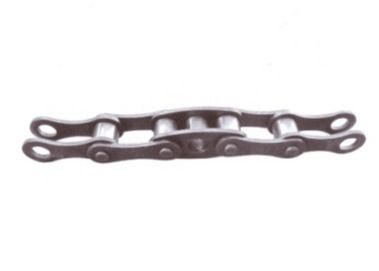

passo della catena di punto P = 67.73mm, 6P = distanza di punto = 406.4mm.

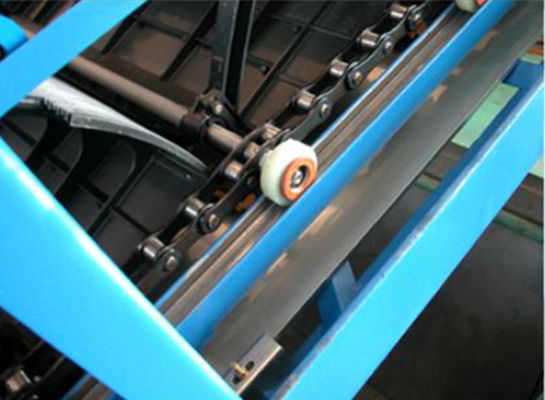

La catena è collegata al suo collegamento laterale destro e sinistro dagli assi solidi. Questa struttura di progettazione di sinistra, del collegamento della destra e degli assi solidi è staccabile. Normalmente, gli assi solidi sono riservati per uso. il collegamento unico della striscia della catena di punto che acquistano indipendente e non è di includere gli assi lunghi, che sono specificati per definire un tipo di larghezza della scala mobile di 1000, di 800 o di 600.
La riparazione di punto con la catena di punto è di usare il cespuglio del morsetto e la catena di punto è olio usato per lubrificazione.

Specificazione di prodotto

Tipo catena di gradino di scala mobile - passo 67.73mm di J,
Serie del prodotto Lubrificazione

Pin a catena
Diametro (millimetro)

Collegamento dell'asse
(Fisso/staccabile)

Tipo degli assi

Dimensione del rullo
Larghezza del diametro x
(millimetro)

Punto Fissazione

Min. Break
forza
(KN)

M67a olio 14,29 Staccabile

solido

76 x 35 morsetto 90
M67b olio 14,29 Staccabile solido 76 x 35 cespuglio del morsetto 147
M67c olio 14,63 Staccabile solido 76 x 35 cespuglio del morsetto 176
J67d 0il 14,63 Staccabile solido 76 x 35 cespuglio del morsetto 204

Scala mobile solida CNAS del pezzo di ricambio degli assi della scala mobile della catena del rullo del passo 67,73 0
Unità del codice di ordinazione della catena

Serie del prodotto Dimensione del rullo quantità a catena di punto «N»

Tipo di larghezza degli assi

(10=1000; 08=800; 06=600)

M67a

76 X.25 M67a - 6L - N M67a-10; M67a-08, M67a-06
M67b 76 X.25 M67b - 6L - N M67b-10; M67b-08, M67b-06
M67c 76 X.25 M67c - 6L - N M67c-10; M67c-08, M67c-06
M67c 70 X.25 M67d - 6L - N M67d-10; M67d-08, M67d-06



Applicazione
La catena di punto del passo 67,73 la x 6L è usata per la scala mobile di una distanza di punto di 406.4mm. È adatto a tipo scala mobile, ecc. «di J».

Producti e controllo di qualità
Il productio della catena di punto dai fornitori Industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende i imgress meterial, la componente che lavora, trattamento termico della parte e l'assemblea finale con il piano di controllo di qualità al eansure ogni catena di punto ha raggiunto il requisito di progettazione originale. Il livello di qualità è coerente con la catena di prima classe internazionale di gradino di scala mobile di marca.
Tutto il tipo catena di punto ha raggiunto il tipo certificato di CNAS di prova.

Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.

Invitiamo gentilmente i nostri clienti a fornirci tutti i documenti relativi alla catena della scala mobile, per esempio rapporti di servizio tecnico, numeri del pezzo di riserva della catena, disegni della catena, certificati del carico di rottura/calcoli carico di rottura, ecc. Questi documenti possono accelerare considerevolmente un'indagine e chiarire le discrepanze. Per evitare tutto il rischio di fornitura della catena non funzionante, completi questo questionario e un modello dell'identificazione con le fotografie dettagliate dei piatti di collegamento, dei rulli, dei perni di punto, degli assi, delle parti dell'asse e delle marcature sulle componenti. Riempia prego nei seguenti punti e nei modelli a catena completamente come possibile. Se il modello devia dalla catena da misurare, schizzo, misura e fotografare dettagliatamente la deviazione.
