30 / 27,3 gradi di tipo resistente 1000 balaustra della scala mobile del pannello della st di vetro/st

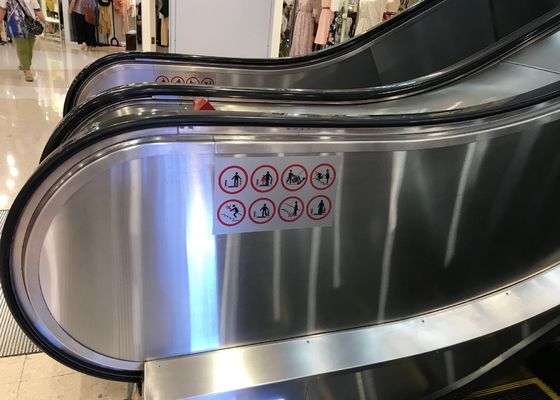

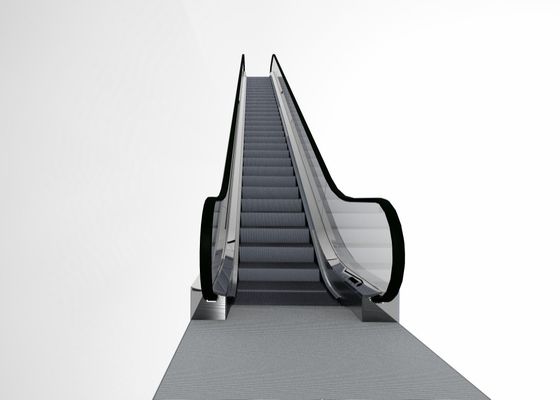

30 / 27.3 Degrees Heavy Duty Escalator Type 1000 Glass / St. St. Panel Balustrade
30 / 27.3 Degrees Heavy Duty Escalator Type 1000 Glass / St. St. Panel Balustrade 30 / 27.3 Degrees Heavy Duty Escalator Type 1000 Glass / St. St. Panel Balustrade

Grande immagine :  30 / 27,3 gradi di tipo resistente 1000 balaustra della scala mobile del pannello della st di vetro/st

Dettagli:
Luogo di origine: La Cina
Marca: OEM
Certificazione: CNAC Certificate
Numero di modello: HD20
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: The payment of the final contract shall be subject to offline transactions
Imballaggi particolari: Contenitore da 40 piedi per unità
Tempi di consegna: 60 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 20 unità al mese
Descrizione di prodotto dettagliata
Tipo: Scala mobile resistente/pubblica Codice: break
Alzati (m): <> Inclinazione: 27,3°/30°
Velocità (m/s): 0.65/0.5 Balaustra: St opaca della st. /Glass
Larghezza del gradino: 1000 No. del punto piano: 3/4/5
Modello Risparmio Energetico: Azionamento di None/VF Applicazione: Dell'interno/all'aperto, metropolitana/stazione ferroviaria/aeroporto
FARE UN PASSO: Aulminum Pettine e pedana: Inossidabile/alluminio
Corrimano: Tipo V / Tipo C Catena di punto: Rullo fuori del collegamento a catena
Fattore sicurezza: >=5-8
Evidenziare:

27

,

3 gradi di scala mobile resistente

,

30 gradi di scala mobile resistente

Scala mobile resistente, tipo 1000, balaustra del pannello della st di vetro/st, 30/27,3 gradi

Introduzione di prodotto

Il nostro tipo HD20 di scala mobile resistente è sviluppato dalla nostri visione internazionale e gruppo addetto alla progettazione tecnico professionale con esperienza.

Il prodotto evidenzia la suoi progettazione personale, tecnologia professionale, caratteristiche uniche, sicurezza ed affidabilità, prestazione operativa eccezionale, alta efficienza e risparmi energetici ed aspetto alla moda.

Il concetto della sicurezza, del verde e della protezione dell'ambiente permette al prodotto della scala mobile HD20 di funzionare nelle circostanze sicure, a basso costo, a basso rumore, a bassa potenza, senza olio, calme e naturali, danti a cavalieri un'esperienza vero attraente di giro.

Portata di applicazione

HD20 il tipo scala mobile resistente può essere ampiamente usato in varie occasioni di palazzo multipiano e del trasporto pubblico e nell'ambiente in dell'interno o in all'aperto:

  • Metropolitana/sottopassaggio
  • Stazione ferroviaria
  • Hub di transizione
  • Aeroporto
  • Centro espositivo

Caratteristiche tecniche di base

Codice della scala mobile EN115-1: 2017
Max. Rise (m) 26
Pendenza (grado) 30 / 27,3
Velocità (m/s) 0.65 / 0,5
Balaustra Vetro opaco di acciaio inossidabile
Larghezza di punto 1000
Numero dei punti piani 4/3/2
Modo economizzatore d'energia Azionamento/nessuno di VF
Ambiente All'aperto/dell'interno
Punto Alluminio
Piatto di pavimento Acciaio inossidabile di alluminio/
Azionamento del corrimano Azionamento di Newel/ruota della trazione
Tipo del corrimano Tipo v/tipo C
Fattore di sicurezza >=5

Base di calcolo di vita di progettazione

Zoccolo tipico di intensità di traffico della metropolitana Ore percentuale Carico del passeggero/punto (chilogrammi) Percentuale del carico del freno
20 anni, 52 settimane, 20 ore/giorno 6,67 33,33 120 120%
13,33 66,67 72 60%
Totale 20 100 Carico di frenaggio equivalente 78,16%

* secondo i requisiti specifici di vita e del carico dei clienti differenti, della macchina differente dell'azionamento, delle catene di punto e di altre componenti importanti può essere selezionato per soddisfare le richieste speciali del carico dei clienti.

Punto culminante personale maturo di progettazione della componente chiave

Descrizione di base della struttura del prodotto

Capriata

La capriata della scala mobile sta usando la progettazione di saldatura della struttura d'acciaio di profilo tubolare. La suoi corda superiore ed uso più basso L120x60x5/6/7.1/8. d'acciaio angolare della corda. La capriata può sostenere l'aumento fino a 20 metri. La lunghezza 15830mm è il DBE massimo (distanza fra un supporto di due estremità) della scala mobile e con un supporto intermedio, la distanza trasversale fra il supporto dell'estremità può raggiungere la lunghezza 30600mm. La deviazione della capriata è di meno di 1/1500 che è verificato dal calcolo ed è confermato attraverso la prova del pieno carico secondo il requisito di codice EN115. La capriata è polvere ricoperta per protezione contro la corrosione per l'unità dell'interno ed applica la immersione calda galvanizzata per l'applicazione all'aperto. La capriata può essere spaccatura progettata in 2 o 3 o 4 pezzi per la spedizione del contenitore.

Azionamento della macchina

La macchina movente è destinata per usare il riduttore del cambio del verme come configurazione standard ed il riduttore elicoidale del cambio facoltativo. Il motore è una progettazione di alta efficienza che livello IE2 di rendimento energetico come norma e cena IE3 ad alto livello facoltativa. C'è disposizione movente della macchina due, singola macchina dell'azionamento e tuffo doppio per sostenere il bisogno dell'aumento differente.

Catena di punto e punto

La catena di punto è progettata per il suo passo è 133.33mm, che è una dimensione popolare nell'industria per sostenere la distanza di punto di 400mm (133.33x3). Quindi, il pezzo di ricambio per loro è disponibile e popolare nel mercato del pezzo di ricambio. Due generi di punti saranno forniti, norma per intero muoiono punto della fusion d'alluminio, tipo che dell'assemblea il punto di acciaio inossidabile è un'opzione. I punti sono polvere ricoperta di colore nero o grigio. Con una delimitazione gialla di tre lati facoltativa.

Sistema di pista

Il sistema di pista consiste della curva superiore, abbassa la sezione della pendenza e della curva. La curva superiore e la curva più bassa stanno saldando la progettazione del blocchetto di pista.

La pista della sezione della pendenza è la struttura del profilo della pista che bordo di profilo come funzione di orientamento per funzionamento del rullo della catena di punto e del rullo di punto. Questa progettazione della struttura di personalità è utile all'affidabilità ed alla stabilità della guida corrente dei punti e riduce il movimento laterale.

Balaustra

La balaustra è il pannello degli occhiali di protezione opachi di acciaio inossidabile o. Il LED nell'ambito di illuminazione del corrimano, l'illuminazione della guardia della spazzola e l'illuminazione del pettine sono caratteristiche facoltative per bellezza dell'aspetto della scala mobile. Il decking interno ed esterno del pannello della gonna, usa 2 millimetri di acciaio inossidabile sus304 della linea sottile. Il pannello esteriore sarà progettazione su misura ed uso materiale 1,5 millimetri di acciaio inossidabile sus304 di spessore.

Piastra di sostegno del pettine

L'area della piastra di sostegno del pettine è una gamma estrema di rischio della sicurezza e deve essere messa a fuoco sopra. Abbiamo rinforzato la forza della piastra di sostegno del pettine in modo che nella circostanza che applica il carico 6000N/mm2, la sua deformazione non fosse più di 2mm. La pista upthrust intende nella progettazione del piatto di pettine è una delle nostre misure di sicurezza garantire i punti per non alzare colpire il pettine.

Dispositivo di lubrificazione

Il dispositivo di lubrificazione è un dispositivo efficiente della pompa a ingranaggi per migliore lubrificazione. È una progettazione verde per ridurre i rifiuti oleosi ed evitare l'inquinamento ambientale.

Sistema di controllo

Il sistema di controllo consiste di un regolatore e dei dispositivi di sicurezza che sono soddisfacenti rispetto a EN115-1: un requisito di 2017 codici. Il regolatore applica il comitato per il controllo del microprocessore e fornisce tutti i tipi di commutatori di sicurezza e di sensori differenti per controllare il funzionamento della scala mobile. Il regolatore sostiene l'azionamento di VF per commutare nel modello in ozio per abbassare la velocità della scala mobile per il risparmio energetico.

Dispositivo di sicurezza della scala mobile
Dispositivo di sicurezza standard - EN115: requisito 2017 compiacente
1 Mancanza di protezione di fase di errore o di fase Nel caso individuato la mancanza di fase o di fase di errore, la scala mobile fermi automaticamente l'operazione.
2 Protezione di sovraccarico del motore Quando la corrente è più di 15% la scala mobile si fermerà automaticamente.
3 Protezione del ciclo degli apparecchi elettrici Offre il dispositivo automatico di sconnessione del circuito per proteggere il circuito e le componenti dell'alimentazione elettrica della scala mobile.
4 Protezione dell'entrata del corrimano La protezione attiverà per fermare la scala mobile che corre al rilevamento degli oggetti inceppati nell'entrata del corrimano.
5 Dispositivo di sicurezza del piatto di pettine Quando una certa sostanza straniera è stata tagliata in o fra i pettini, la scala mobile fermerà automaticamente l'operazione
6 Dispositivo di protezione cascante di punto Quando il punto è deformazione rotta o seria individuata, la scala mobile smetterà di correre automaticamente prima di allora per fare un passo prendparteendo al piatto di pettine.
7 Dispositivo di controllo a catena rotto dell'impulso principale Quando la catena di impulso principale più ha allungato o si rotta, il dispositivo di controllo sarà attivato per fermare l'operazione della scala mobile.
8 Protezione di sicurezza della catena di punto Quando la catena di punto più ha allungato o si rotta, il dispositivo di protezione sarà attivato per fermare l'operazione della scala mobile.
9 Sopra protezione di velocità Applichi il sensore per controllare direttamente la velocità del dente per catena dell'impulso principale, la protezione attiverà al rilevamento del funzionamento alla velocità 20% più superiore la velocità stimata, il rifornimento di alimentazione di rete sarà tagliata per il funzionamento di arresto della scala mobile. Se la scala mobile è un aumento di oltre 6 m., fornito di un freno ausiliario, poi questo dispositivo del freno di sicurezza sarà attivato per rompere il funzionamento della scala mobile.
10 Protezione involontaria di inversione (NRD) Applichi il sensore per controllare la direzione di rotazione del dente per catena dell'impulso principale, la protezione attiverà al rilevamento di movimento invertito involontario (dalla direzione stabilita) dei punti ed i corrimani, la scala mobile sono funzionamento di arresto. Se la scala mobile è un aumento di oltre 6 m., un freno ausiliario è fornito, poi questo dispositivo del freno di sicurezza sarà attivato per rompere il funzionamento della scala mobile.
11 Linea di delimitazione La linea di delimitazione gialla è situata nella posizione anteriore e due lati del passo di punto ai passeggeri di riscaldamento fanno un passo via l'area rischiosa da evitare essere intrappolato nello spazio vuoto fra il bordo del punto adiacente ed alla lacuna fra il pannello della gonna.
12 Bottone dell'arresto di emergenza Spinga il bottone dell'arresto di emergenza per fermare la scala mobile nel caso un incidente accada.
13 Protezione del pannello della gonna Quando una certa sostanza straniera è stata tagliata fra il pannello della gonna ed il punto, la scala mobile ferma automaticamente l'operazione.
14 Protezione del freno Quando la forza elettrica è a corto di rifornimento o agisce c'è ne del dispositivo di sicurezza, la funzione di lavoro del freno entra in effetto dal dispositivo di sicurezza con l'azione della resilienza della molla per la rottura della scala mobile per fermare l'operazione.
15 Commutatore di ispezione di sicurezza È un dispositivo di sicurezza per impedire la scala mobile cominciare durante l'ispezione e la manutenzione.
16 Nell'ambito di illuminazione di punto L'illuminazione esiste nelle estremità superiori e più inferiori della scala mobile, la parte inferiore del punto per ricordare ai passeggeri delle materie di sicurezza.
17 Campana di Alam che avvia dispositivo Il campanello d'allarme suona quando inizia la scala mobile per ricordare ai passeggeri delle materie di sicurezza.
18 Dispositivo rotto del corrimano Quando il corrimano è rottura, la scala mobile ferma automaticamente l'operazione.
19 Dispositivo del monitoraggio di velocità del corrimano La protezione attiverà per fermare la scala mobile al rilevamento di una deviazione della velocità del corrimano di più di + - 15% alla velocità di punto all'interno di un calendario di 5 a 15s.
20 Guardia di Bush del pannello della gonna La guardia della spazzola è stata installata fra il pannello della gonna ed i punti impedirà ai passeggeri di toccare il pannello della gonna.
21 Dispositivo mancante di punto Un punto mancante può essere individuato e la scala mobile essere fermato prima che la finestra della trappola emerga dal pettine.
22 Rilevazione del rilascio del freno Il freno che aggiunge il commutatore di rilevazione impedisce il motore che corre senza rilascio del freno per evitare bruciare il motore della macchina.
23 Dispositivo del contatto del piatto di pavimento Protezione contro il rischio di passeggeri e di gente di manutenzione che cadono nel locale macchine in cui il piatto di pavimento è rimosso. La gente di servizio deve utilizzare una scatola di ispezione per eseguire la scala mobile dal modello di ispezione nello stato del piatto di pavimento che è rimosso.
24 Freno ausiliario Configurazione standard
25 Dispositivo di rotolamento a prova di fuoco della porta Quando questo dispositivo viene azione, può fermare l'operazione della scala mobile. Questo dispositivo deve essere installato vicino alla scala mobile nella costruzione.

Disposizione del dispositivo di sicurezza della scala mobile

servizio dell'Pre-assemblea

Forniamo il servizio preassembly della scala mobile. I clienti possono ordinare un semi-prodotto che è un'intera scala mobile eccetto il regolatore è stato offerto da rifornimento locale per soddisfare le esigenze dello speciale locale.
