Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | 1000 | CatenaPasso (P)_mm: | 133.33 |
|---|---|---|---|
| Diametro perno. (D)_mm: | 23/32/40 di millimetro | RollerSize Dia_x_w: | 100 x 25 |
| Asse: | Vuoto | AsseConnessione: | staccabile |
| Tipo di lubrificazione: | olio | Ambiente: | dentro fuori |
| Richiedi: | 9700 | ||
| Evidenziare: | tipo catena 1000 di azionamento della scala mobile,catena di azionamento della scala mobile del passo 133,33 |
||
Introduzione del fondo
La vasta maggioranza delle scale mobili resistenti usa la progettazione della catena di punto del rullo fuori del collegamento. Questi generi di prodotti della scala mobile principalmente sono utilizzati nei posti con l'alto aumento ed il flusso di passeggeri pesante, quali i sottopassaggi, i hub del trasporto ed altri posti. Di conseguenza, ci sono forti requisiti del controllo di qualità di produzione e della sicurezza, la catena di punto che è la componente della sicurezza e critica nel sistema di azionamento della scala mobile. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly.
Specificazione di prodotto
| Tipo resistente di catena di gradino di scala mobile - rullo fuori del collegamento, passo 133,33, assi vuoti | ||||||
| prodotto serie |
lubrificazione | perno a catena Diametro (millimetro) |
collegamento dell'asse (fisso/staccabile) |
dimensione del rullo larghezza del diametro x (millimetri) |
fissazione di punto | mini. forza di rottura (KN) |
| 1333-23 | olio | 23 | staccabile | 100 X.25 | cespuglio di plastica | 260 |
| 1333-32 | olio | 32 | staccabile | 100 X.25 | cespuglio di plastica | 400 |
| 1333-40 | olio | 40 | staccabile | 100 X.25 | cespuglio di plastica | 500 |
Dettaglio del prodotto
Il passo della catena di punto (p) è 133.33mm, la distanza di punto (passo di punto) è 400mm (3P = distanza di punto). Il punto sta riparando con la catena di punto via la pressione del cespuglio. La lubrificazione a catena di punto è olio usato.

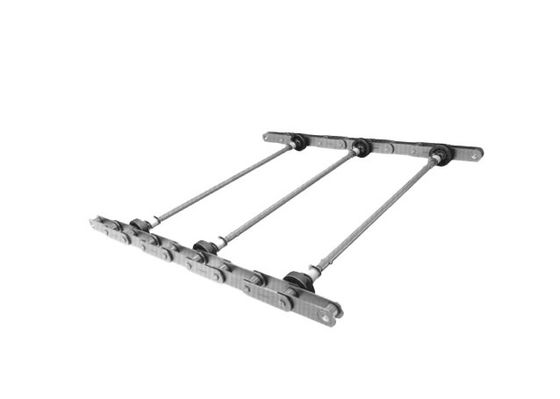

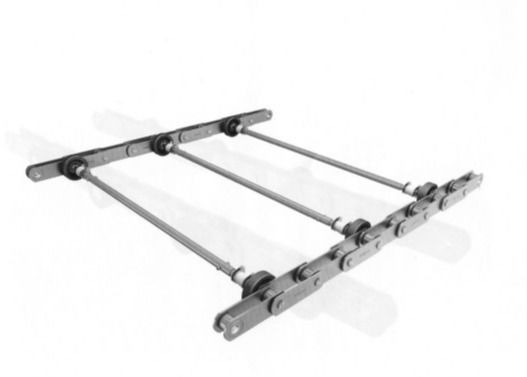

La catena di punto è collegata ai suoi lati destri e sinistri dagli assi vuoti. Ciò è la struttura staccabile di progettazione per trasporto e può essere tagliata in sinistra, catena a maglie della destra e collegare gli assi. Il rullo della catena di punto è fuori del collegamento ed individua dal lato del punto. Normalmente, la sostituzione della catena di punto non è di includere gli assi vuoti che possono essere conservati per usato. Se la necessità di sostituire dai nuovi assi, deve aggiungere nell'ordine
I rulli della punto-catena sono fatti di poliuretano resistente idrolitico. Ed il materiale del hub del rullo sta usando la plastica come norma e l'opzione può selezionare di base metallica sul cliente richiesto. I rulli superano le prove di eleggibilità comprendono la prova di anti-idrolisi, la prova di idrolisi dell'olio e la prova 5000hours di funzionamento di tempo di vita.
Unità del popolare a catena per il codice di ordinazione
| serie | 12 volte | 2 volte | sfalsi il collegamento |
| 1333-oh-23 | 1333-23-oh-12 | 1333-23-oh-02 | 1333-23-oh-01 |
| 1333-oh-32 | 1333-32-oh-12 | 1333-32-oh-02 | 1333-32-oh-01 |
| 1333-oh-40 | 1333-40-oh-12 | 1333-40-oh-02 | 1333-40-oh-01 |
Applicazione
Il rullo del passo 133,33 fuori della catena di punto di collegamento è ampiamente usato in scale mobili resistenti ed ha una distanza di punto di 400 millimetri. È adatto a tipo 9700 scale mobili.
Produzione e controllo di qualità
Produzione della catena di punto dai fornitori industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende l'ingresso materiale, lavorare della componente, il trattamento termico della parte e l'assemblea finale, con un programma di controllo qualità assicurarsi che ogni catena di punto raggiunga i requisiti di progettazione originali. I livelli di qualità sono coerenti con le scale mobili di prima classe internazionali di marca.
Tutti i tipi di catene di punto raggiungono il tipo certificato di CNAS di prova.
Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.
