Gli assi solidi della scala mobile di Pin Escalator Step Chain 3P di indice 513NPE lanciano 135,46

Pezzo di ricambio della scala mobile, rullo dentro la catena di punto di collegamento - passo 135,46, assi solidi, perno di indice

Introduzione del fondo
La scala mobile commerciale è rullo utilizzato dentro progettazione della catena di punto di collegamento. Questi generi di prodotti della scala mobile principalmente sono utilizzati nei posti con costruzione commerciale con il flusso di passeggeri di nornal quali i grandi magazzini, centro commerciale, edifici per uffici, ospedali, centri espositivi, hotel ed aeroporti, ecc. Di conseguenza, ci sono forti requisiti del controllo di qualità di produzione e della sicurezza, la catena di punto che è la componente critica nel sistema di azionamento della scala mobile. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly.

grandi magazzini, uffici,

ospedali, centri commerciali, centri espositivi, hotel ed aeroporti

Specificazione di prodotto

Dettaglio del prodotto

Passo a catena P = 135.46mm, 3P = distanza di punto = 406.4mm
la catena di punto è olio usato per lubrificazione.

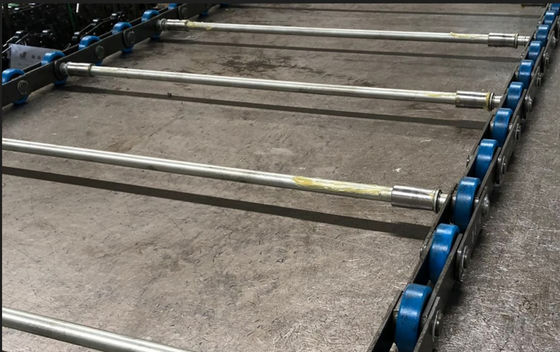

La catena è collegata al suo collegamento laterale destro e sinistro dagli assi solidi. Gli assi solidi fanno un passo catena sono riparati con il piatto del collegamento a catena come catena dell'assemblea per trasporto. Normalmente, la catena dell'unità piega la base sul contratto specificato e può essere divisa da 10 volte, 2 volte e sfalsare il collegamento.
Il punto è perno utilizzato di indice da riparare con la catena di punto. C'è tipo 3 di larghezza a catena: 1000, 800 e 600 per il tipo della scala mobile.

I rulli della catena di punto sono fatti da poliuretano resistente idrolitico ed il materiale del hub a catena del rullo è PA 66. Tutto il rullo della catena di punto ha superato le prove di eleggibilità del Th comprende l'anti-idrolisi 250 ore, idrolisi dell'olio 250 ore e tempo di esercizio della prova di vita 5000hours.

Unità del codice di ordinazione della catena

Applicazione

Il rullo del passo 135.46mm dentro la catena di punto di collegamento è ampiamente usato in una scala mobile commerciale di distanza 406.4mm di punto. È adatto prodotti 506, 510 della scala mobile, 513NPE, 508NCE, 515NPE, ecc.

Producti e controllo di qualità

Il productio della catena di punto dai fornitori Industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende i imgress meterial, la componente che lavora, trattamento termico della parte e l'assemblea finale con il piano di controllo di qualità al eansure ogni catena di punto ha raggiunto il requisito di progettazione originale. Il livello di qualità è coerente con la catena di prima classe internazionale di gradino di scala mobile di marca.

Tutto il tipo catena di punto ha raggiunto il tipo certificato di CNAS di prova.

Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.

Invitiamo gentilmente i nostri clienti a fornirci tutti i documenti relativi alla catena della scala mobile, per esempio rapporti di servizio tecnico, numeri del pezzo di riserva della catena, disegni della catena, certificati del carico di rottura/calcoli carico di rottura, ecc. Questi documenti possono accelerare considerevolmente un'indagine e chiarire le discrepanze. Per evitare tutto il rischio di fornitura della catena non funzionante, completi questo questionario e un modello dell'identificazione con le fotografie dettagliate dei piatti di collegamento, dei rulli, dei perni di punto, degli assi, delle parti dell'asse e delle marcature sulle componenti. Riempia prego nei seguenti punti e nei modelli a catena completamente come possibile. Se il modello devia dalla catena da misurare, schizzo, misura e fotografare dettagliatamente la deviazione.
