Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | 1000 / 800/600 | StepChainPasso (P): | 133.33 |
|---|---|---|---|
| Diametro perno (D): | 12.67/14.63/20 | Dimensioni rullo (D1 x H): | 70x25 / 76x25 / 80x25 |
| Fabbricazione: | Cavità | Ambiente: | Dell'interno/all'aperto |
| Collegamento degli assi: | staccabile | Lubrificazione: | Olio |
| Fissaggio del gradino: | Boccola di bloccaggio in plastica | Adatto per: | Sch /SJEC |
| Evidenziare: | Parti di ricambio per le scale mobili con assi cavi,Tipo 800 pezzo di ricambio della scala mobile,assi della cavità della scala mobile del passo 133 |
||
Pezzo di ricambio della scala mobile, rullo dentro la catena di punto di collegamento - passo 133,33, assi vuoti
Introduzione del fondo
La scala mobile commerciale è rullo utilizzato dentro progettazione della catena di punto di collegamento. Questi generi di prodotti della scala mobile principalmente sono utilizzati nei posti con costruzione commerciale con il flusso di passeggeri di nornal quali i grandi magazzini, centro commerciale, edifici per uffici, ospedali, centri espositivi, hotel ed aeroporti, ecc. Di conseguenza, ci sono forti requisiti del controllo di qualità di produzione e della sicurezza, la catena di punto che è la componente critica nel sistema di azionamento della scala mobile. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly.
grandi magazzini, uffici,
ospedali, centri commerciali, centri espositivi, hotel ed aeroporti
Specificazione di prodotto
| Serie del prodotto | Lubrificazione |
Pin a catena |
Collegamento dell'asse |
Tipo degli assi |
Dimensione del rullo |
Punto Fissazione |
Min. Break |
|---|---|---|---|---|---|---|---|
| 1333-12-ch | olio | 12,67 | Staccabile |
cavità |
76 X.25 | Morsetto di Bush | 90 |
| 1333-14a-ch | olio | 14,63 | Staccabile | cavità | 76 X.25 | Morsetto di Bush | 130 |
| 1333-20-ch | 0il | 20 | Staccabile | cavità | 76 X.25 | Morsetto di Bush | 180 |
| 1333-14b-ch | olio | 14,63 | Staccabile | cavità | 70 X.25 | Morsetto di Bush | 130 |

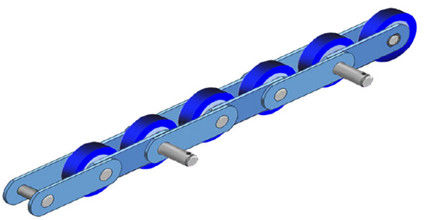

Dettaglio del prodotto
Passo a catena P = 133.33mm, 3P = distanza di punto = 400mm
la catena di punto è olio usato per lubrificazione.

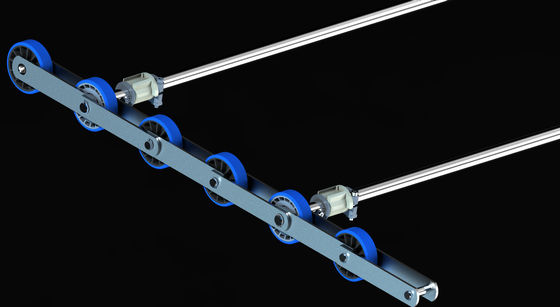

La catena è collegata al suo collegamento laterale destro e sinistro dagli assi vuoti. Normalmente, gli assi vuoti sono riservati e continuano l'uso, quando catena a maglie destra e sinistra del lato del cambiamento. La catena a maglie laterale destra e sinistra è stessa per tipi 1000, scala mobile 800 o 600.
I collegamenti della unico striscia della catena di punto sono acquistati indipendente e non includono gli assi lunghi, che siano specificati a richiesta.

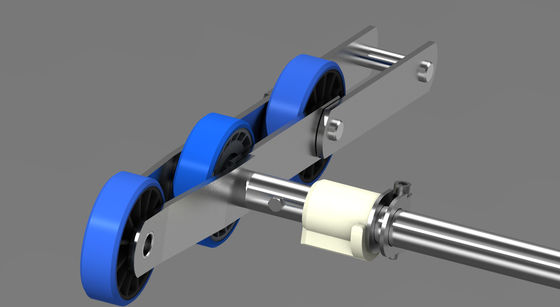

La progettazione di riparazione di punto è di utilizzare la boccola di pressione di plastica.
I rulli della catena di punto sono fatti da poliuretano resistente idrolitico. La prova di eleggibilità del rullo della catena di punto comprende l'anti-idrolisi 250 ore, idrolisi dell'olio 250 ore e tempo di esercizio della prova di vita 5000hours.
| Prova di idrolisi dell'acqua | Prova di idrolisi di Oild | prova di funzionamento di tempo di vita |
| 250 ore | 250 ore | 5000 ore |
Il hub del rullo di punto è poliammide usata 66
Unità del codice di ordinazione della catena
| Serie del prodotto | Dimensione del rullo | Una catena di 12 volte | Una catena di 2 volte | Sfalsi il collegamento |
|
1333-12-ch |
76 X.25 | 1333-12-ch-12 | 1333-12-ch-02 | 1333-12-ch-01 |
| 1333-14a-ch | 76 X.25 | 1333-14a-ch-12 | 1333-14a-ch-02 | 1333-14a-ch-01 |
| 1333-20-ch | 76 X.25 | 1333-20-ch-12 | 1333-20-ch-02 | 1333-20-ch-01 |
| 1333-14b-ch | 70 X.25 | 1333-14b-ch-12 | 1333-14b-ch-02 | 1333-14b-ch-01 |
12 folts 2 volte sfalsi il collegamento
Applicazione
Il rullo del passo 133.33mm dentro la catena di punto di collegamento è utilizzato in scala mobile ampiamente commerciale ed in una distanza di punto di 400mm. È adatto a prodotto 9300, 9300AE, ecc. della scala mobile.
Producti e controllo di qualità
Il productio della catena di punto dai fornitori Industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende i imgress meterial, la componente che lavora, trattamento termico della parte e l'assemblea finale con il piano di controllo di qualità al eansure ogni catena di punto ha raggiunto il requisito di progettazione originale. Il livello di qualità è coerente con la catena di prima classe internazionale di gradino di scala mobile di marca.
Tutto il tipo catena di punto ha raggiunto il tipo certificato di CNAS di prova.
Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.
Invitiamo gentilmente i nostri clienti a fornirci tutti i documenti relativi alla catena della scala mobile, per esempio rapporti di servizio tecnico, numeri del pezzo di riserva della catena, disegni della catena, certificati del carico di rottura/calcoli carico di rottura, ecc. Questi documenti possono accelerare considerevolmente un'indagine e chiarire le discrepanze. Per evitare tutto il rischio di fornitura della catena non funzionante, completi questo questionario e un modello dell'identificazione con le fotografie dettagliate dei piatti di collegamento, dei rulli, dei perni di punto, degli assi, delle parti dell'asse e delle marcature sulle componenti. Riempia prego nei seguenti punti e nei modelli a catena completamente come possibile. Se il modello devia dalla catena da misurare, schizzo, misura e fotografare dettagliatamente la deviazione.
