Dettagli:
Termini di pagamento e spedizione:
|
Tipo: | 1000 | CatenaPasso (P)_mm: | 135 |
---|---|---|---|
Diametro perno. (D)_mm: | 26/32/40 | RollerSize Dia_x_w: | 100 x 25 |
Asse: | perno corto | AsseConnessione: | staccabile |
Tipo di lubrificazione: | olio | Ambiente: | dentro fuori |
Richiedi: | vittoria | ||
Evidenziare: | tipo 1000 scala mobile resistente,rullo resistente della scala mobile fuori del collegamento,pezzo di ricambio della scala mobile del passo 135 |
Introduzione del fondo
La vasta maggioranza delle scale mobili resistenti usa la progettazione della catena di punto del rullo fuori del collegamento. Questi generi di prodotti della scala mobile principalmente sono utilizzati nei posti con l'alto aumento ed il flusso di passeggeri pesante, quali i sottopassaggi, i hub del trasporto ed altri posti. Di conseguenza, ci sono forti requisiti del controllo di qualità di produzione e della sicurezza, la catena di punto che è la componente della sicurezza e critica nel sistema di azionamento della scala mobile. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly.
Specificazione di prodotto
Tipo resistente di catena di gradino di scala mobile - rullo fuori del collegamento, passo 135, breve perno | ||||||
prodotto serie |
lubrificazione | perno a catena Diametro (millimetro) |
collegamento dell'asse (fisso/staccabile) |
dimensione del rullo larghezza del diametro x (millimetri) |
fissazione di punto | mini. forza di rottura (KN) |
135-26 | olio | 26 | staccabile | 100 X.25 | cespuglio del morsetto | 205 |
135-325 | olio | 32,5 | staccabile | 100 X.25 | cespuglio del morsetto | 270 |
135-40 | olio | 40 | staccabile | 100 X.25 | cespuglio del morsetto | 320 |
135-402 | olio | 40,2 | staccabile | 100 X.25 | cespuglio del morsetto | 408 |

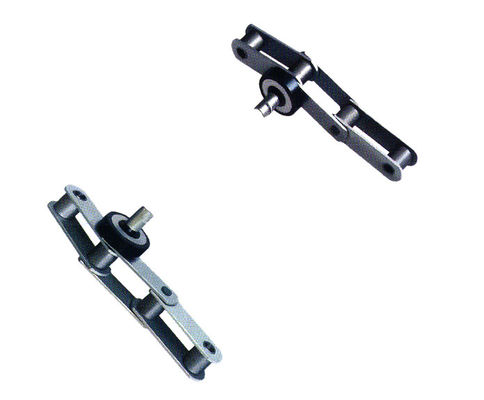

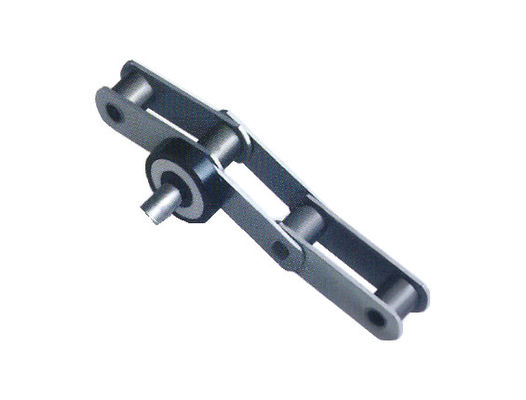

Dettaglio del prodotto
Il passo della catena di punto (p) è 135mm, la distanza di punto (passo di punto) è 405mm (3P = distanza di punto). Il punto sta riparando con la catena di punto via la legatura del cespuglio del morsetto. La lubrificazione a catena di punto è olio usato.
La catena di punto è collegata ai suoi lati destri e sinistri via il punto di fissaggio. Ciò è la struttura staccabile di progettazione per trasporto ed è tagliata in sinistra, catena a maglie della destra ed è collegata con il punto durante l'assemblea del cantiere. Il rullo della catena di punto è fuori del collegamento ed individua dal lato del punto. La sostituzione della catena di punto è insieme per il collegamento a catena destro e sinistro di punto laterale.
I rulli della punto-catena sono fatti di poliuretano resistente idrolitico. Ed il materiale del hub del rullo sta usando la plastica come hub del metallo della latta di opzione e di norma. I rulli superano le prove di eleggibilità comprendono la prova di anti-idrolisi, la prova di idrolisi dell'olio e la prova 5000hours di funzionamento di tempo di vita.
Unità del popolare a catena per il codice di ordinazione
serie | quantità a catena di punto «N» |
135-26 | 135-26-N |
135-325 | 135-325-N |
135-40 | 135-40-N |
135-402 | 135-402-N |
Applicazione
Il rullo del passo 135 fuori della catena di punto di collegamento è utilizzato in scala mobile pubblica resistente con una distanza di punto di 405 millimetri. È adatto a scala mobile di serie di Victoria.
Produzione e controllo di qualità
Produzione della catena di punto dai fornitori industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende l'ingresso materiale, lavorare della componente, il trattamento termico della parte e l'assemblea finale, con un programma di controllo qualità assicurarsi che ogni catena di punto raggiunga i requisiti di progettazione originali. I livelli di qualità sono coerenti con le scale mobili di prima classe internazionali di marca.
Tutti i tipi di catene di punto raggiungono il tipo certificato di CNAS di prova.
Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.
