Catena vuota della scala mobile di distanza 405 di punto della catena di gradino di scala mobile del passo 135

Catena vuota della scala mobile di distanza 405 di punto della catena di gradino di scala mobile del passo 135

Hollow  Pitch 135 Escalator Step Chain Step Distance 405 Escalator Chain
Hollow  Pitch 135 Escalator Step Chain Step Distance 405 Escalator Chain Hollow  Pitch 135 Escalator Step Chain Step Distance 405 Escalator Chain

Grande immagine :  Catena vuota della scala mobile di distanza 405 di punto della catena di gradino di scala mobile del passo 135

Dettagli:
Luogo di origine: La Cina
Marca: Chinese brand/joint venture brand
Certificazione: CNAS
Numero di modello: 5411
Termini di pagamento e spedizione:
Quantità di ordine minimo: 50 pieghe
Prezzo: CNY 480-998 per fold
Imballaggi particolari: Contenitore da 20 o 40 piedi per unità
Tempi di consegna: 60 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 6000 pieghe al mese
Descrizione di prodotto dettagliata
Tipo: 1000 StepChainPasso (P): 135
Diametro perno (D): 12.7/15 Dimensioni rullo (D1 x H): 76x25
Asse: Vuoto Ambiente: dentro fuori
Collegamento degli assi: staccabile Lubrificazione: olio
Fissaggio del gradino: bussola di serraggio Adatto: Scala mobile del Velino
Evidenziare:

catena di gradino di scala mobile del passo 135

,

catena vuota di gradino di scala mobile

,

catena della scala mobile di distanza 405 di punto

Introduzione del fondo

La scala mobile commerciale e la scala mobile pubblica di vasta maggioranza sono rullo utilizzato dentro progettazione della catena di punto di collegamento. Questi generi di prodotti della scala mobile principalmente sono utilizzati nei posti con costruzione commerciale con il flusso di passeggeri di nornal o il hub del trasporto pubblico con flusso di passeggeri di bassa potenza, quali il centro commerciale, gli edifici per uffici, l'ospedale, la stazione ferroviaria, la costruzione di trasporto pubblico, i hub del trasporto ed altri posti. Di conseguenza, ci sono forti requisiti del controllo di qualità di produzione e della sicurezza, la catena di punto che è la componente critica nel sistema di azionamento della scala mobile. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly.

Specificazione di prodotto

catena commerciale e pubblica di gradino di scala mobile - rullo dentro il collegamento; passo 135.46mm
Serie del prodotto Lubrificazione

Pin a catena

Diametro (millimetro)

Collegamento dell'asse

(Fisso/staccabile)

Tipo degli assi

Dimensione del rullo

Larghezza del diametro x

(millimetro)

Fissazione di Stecp

Min. Break

forza

(KN)

135-12-ch olio 12,7 Riparato

cavità

76 x 22 morsetto del cespuglio 90
135-15-ch

olio

15 Riparato cavità 76 x 22 morsetto del cespuglio 130
135-20-ch olio 20 Riparato cavità 76 x 22 morsetto del cespuglio 205

Dettaglio del prodotto

Il passo a catena P = 135mm, 3P = distanza di punto = 405mm, catena di punto è olio usato per lubrificazione

La catena di punto è collegata ai suoi lati destri e sinistri dagli assi lunghi e la catena di punto ha type1000, 800 e 600mm della larghezza della scala mobile. Axel lunghi sono riparati con il piatto del collegamento a catena e non sono datachable per trasporto. I punti sono riparati con la catena di punto dalla legatura del cespuglio del morsetto.

I rulli della punto-catena sono fatti di poliuretano resistente idrolitico. La prova di eleggibilità per anti-idrolisi del rullo della punto-catena è 250hours, l'idrolisi dell'olio è 250hours ed il tempo di esecuzione della prova di vita è 5000hours. Il materiale del hub del rullo della catena di punto è PA66 usato

Prova di eleggibilità del rullo della catena di punto
Prova di idrolisi dell'acqua Prova di idrolisi di Oild prova di funzionamento di tempo di vita
250 ore 250 ore 5000 ore

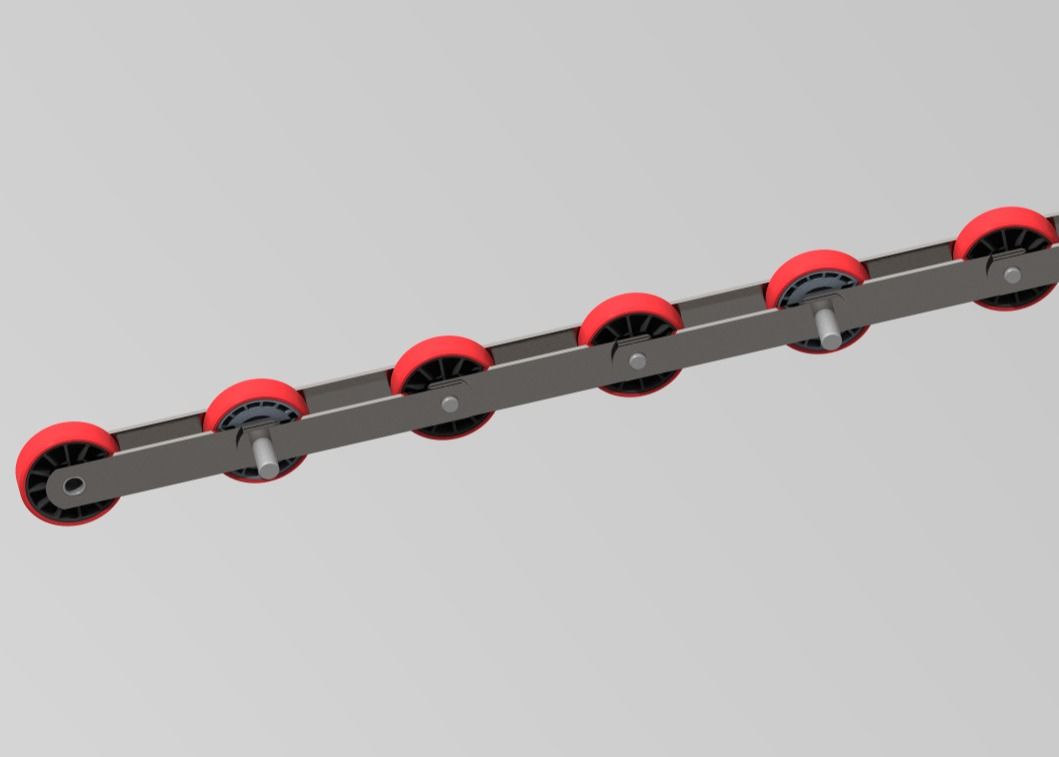

Catena vuota della scala mobile di distanza 405 di punto della catena di gradino di scala mobile del passo 135 0

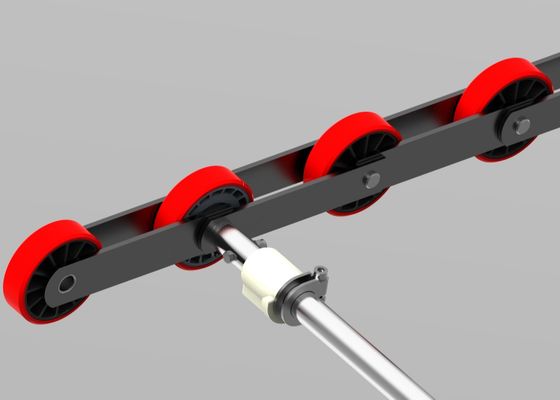

Catena vuota della scala mobile di distanza 405 di punto della catena di gradino di scala mobile del passo 135 1

Unità del codice di ordinazione della catena

Serie del prodotto Tipo della scala mobile Una catena di 10 volte Una catena di 2 volte Sfalsi il collegamento
135-127-ch 1000 a135-127-ch-10 a135-127-ch-02 a135-127-ch-01
135-127-ch 800 b135-127-ch-10 b135-127-ch-02 b135-127-ch-01
135-127-ch 600 c135-127-ch-10 c135-127-ch-02 c135-127-ch-01
135-15-ch 1000 a135-15-ch-10 a135-15-ch-02 a135-15-ch-01
135-15-ch 800 b135-15-ch-10 b135-15-ch-02 b135-15-ch-01
135-15-ch 600 c135-15-ch-10 c135-15-ch-02 c135-15-ch-01
135-20-ch 1000 a135-20-ch-10 a135-20-ch-02 a135-20-ch-01
135-20-ch 800 b135-20-ch-10 b135-20-ch-02 b135-20-ch-01
135-20-ch 600 c135-20-ch-10 c135-20-ch-02 c135-20-ch-01

Applicazione

Il rullo del passo 135mm dentro la catena di punto di collegamento è utilizzato ampiamente in scala mobile commerciale e pubblica ed in una distanza di punto di 405mm. È adatto a scala mobile di serie di velino.

Producti e controllo di qualità

Il productio della catena di punto dai fornitori Industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende i imgress meterial, la componente che lavora, trattamento termico della parte e l'assemblea finale con il piano di controllo di qualità al eansure ogni catena di punto ha raggiunto il requisito di progettazione originale. Il livello di qualità è coerente con la catena di prima classe internazionale di gradino di scala mobile di marca.

Tutto il tipo catena di punto ha raggiunto il tipo certificato di CNAS di prova.

Il nostro servizio

Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.

Invitiamo gentilmente i nostri clienti a fornirci tutti i documenti relativi alla catena della scala mobile, per esempio rapporti di servizio tecnico, numeri del pezzo di riserva della catena, disegni della catena, certificati del carico di rottura/calcoli carico di rottura, ecc. Questi documenti possono accelerare considerevolmente un'indagine e chiarire le discrepanze. Per evitare tutto il rischio di fornitura della catena non funzionante, completi questo questionario e un modello dell'identificazione con le fotografie dettagliate dei piatti di collegamento, dei rulli, dei perni di punto, degli assi, delle parti dell'asse e delle marcature sulle componenti. Riempia prego nei seguenti punti e nei modelli a catena completamente come possibile. Se il modello devia dalla catena da misurare, schizzo, misura e fotografare dettagliatamente la deviazione.
