Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile

Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile

513NPE Escalator Spare Part Step Chain Pitch 135.46 Type 1000 Escalator Hollow Axles
513NPE Escalator Spare Part Step Chain Pitch 135.46 Type 1000 Escalator Hollow Axles

Grande immagine :  Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile

Dettagli:
Luogo di origine: La Cina
Marca: Chinese brand/joint venture brand
Certificazione: CNAS
Numero di modello: 1412b
Termini di pagamento e spedizione:
Quantità di ordine minimo: 60 pieghe
Prezzo: CNY 480-998 per fold
Imballaggi particolari: Casse di legno da esportazione, dimensioni 1300x1300x1600mm (catena 60 pieghe)
Tempi di consegna: 40 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 6000 pieghe al mese
Descrizione di prodotto dettagliata
Tipo: 1000/800/600 StepChainPasso (P): 135,46
Diametro perno (D): 12.7/15/20/25 Dimensioni rullo (D1 x H): 76,2 x 22
Asse: Vuoto Ambiente: dentro fuori
Collegamento degli assi: staccabile Lubrificazione: olio
Fissaggio del gradino: Boccola di bloccaggio in plastica Adatto: 508NCE/510/510PSE/513NPE/515NPE
Evidenziare:

Pezzo di ricambio della scala mobile 513NPE

,

Catena di punto del pezzo di ricambio della scala mobile

,

Tipo assi 1000 della cavità della scala mobile

Introduzione del fondo

La scala mobile commerciale e la scala mobile pubblica di vasta maggioranza sono rullo utilizzato dentro progettazione della catena di punto di collegamento. Questi generi di scala mobile principalmente sono utilizzati nei posti con costruzione commerciale con il flusso di passeggeri di nornal o il hub del trasporto pubblico con flusso di passeggeri di bassa potenza, quali il centro commerciale, gli edifici per uffici, l'ospedale, la stazione ferroviaria, la costruzione di trasporto pubblico, i hub del trasporto ed altri posti.

Come l'elemento motore chiave della scala mobile, il potere di trasferimenti di catena di punto di trasportare i passeggeri da un pavimento all'altro con il punto. Di conseguenza, la sicurezza e l'affidabilità di qualità delle parti devono essere garantite e forte essere richieste. Dopo che la scala mobile ha usato molti anni, la catena di punto ha consumato e supera il tempo di impiego progettato, deve essere sostituita in tempo e propertly ristabilire la sicurezza del prodotto e l'affidabilità.

Specificazione di prodotto

catena commerciale e pubblica di gradino di scala mobile - rullo dentro il collegamento; passo 135.46mm
Serie del prodotto Lubrificazione

Pin a catena

Diametro (millimetro)

Collegamento dell'asse

(Fisso/staccabile)

Tipo degli assi

Dimensione del rullo

Larghezza del diametro x

(millimetro)

Fissazione di Stecp

Min. Break

forza

(KN)

1354-12-ch olio 12,7 Staccabile cavità 76,2 x 22 Morsetto di Bush 111
1354-15-ch olio 15 Staccabile cavità 76,2 x 22 Morsetto di Bush 90
1354-20-ch olio 20 Staccabile cavità 76,2 x 22 Indicizzi il perno 150
1354-25-ch olio 25 Staccabile cavità 76,2 x 22 Indicizzi il perno 200

Dettaglio del prodotto

Il passo della catena di punto (p) è 135.46mm; passo di punto (distanza =3P) 406.4mm di punto. Questa catena di punto di serie è olio usato per lubrificazione.

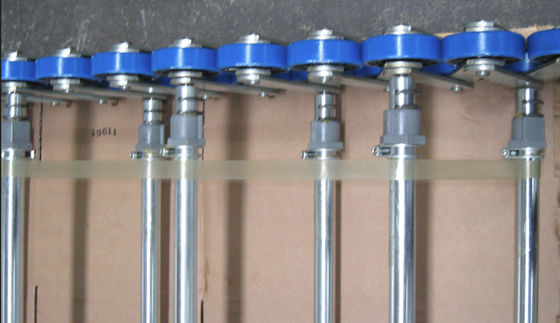

La catena è collegata al suo collegamento laterale destro e sinistro dagli assi vuoti. Questo tipo catena di punto può essere montato con la catena laterale destra e sinistra come intera catena per trasporto o staccabile per il transporation come opzione.

La larghezza della catena di punto ha 1000, 800 e 600 per il tipo della scala mobile.

Ci sono due tipi di progettazioni di riparazione di punto: boccola di perno di indice e la boccola di pressione di plastica.

Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile 0

Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile 1

I rulli della catena di punto sono fatti da poliuretano resistente idrolitico ed il hub del rullo della catena di punto è poliammide usata 66. La prova di eleggibilità del rullo della catena di punto comprende l'anti-idrolisi 250 ore, idrolisi dell'olio 250 ore e tempo di esercizio della prova di vita 5000hours

Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile 2

Unità del codice di ordinazione della catena

Serie del prodotto Tipo della scala mobile Una catena di 10 volte Una catena di 2 volte Sfalsi il collegamento
1354-127-ch 1000 a1354-127-ch-10 a1354-127-ch-02 a1354-127-ch-01
1354-127-ch 800 b1354-127-ch-10 b1354-127-ch-02 b1354-127-ch-01
1354-127-ch 600 c1354-127-ch-10 c1354-127-ch-02 c1354-127-ch-01
1354-15-ch 1000 a1354-15-ch-10 a1354-15-ch-02 a1354-15-ch-01
1354-15-ch 800 b1354-15-ch-10 b1354-15-ch-02 b1354-15-ch-01
1354-15-ch 600 c1354-15-ch-10 c1354-15-ch-02 c1354-15-ch-01
1354-20-ch 1000 a1354-20-ch-10 a1354-20-ch-02 a1354-20-ch-01
1354-20-ch 800 b1354-20-ch-10 b1354-20-ch-02 b1354-20-ch-01
1354-20-ch 600 c1354-20-ch-10 c1354-20-ch-02 c1354-20-ch-01
1354-25-ch 1000 a1354-25-ch-10 a1354-25-ch-02 a1354-25-ch-01
1354-25-ch 800 b1354-25-ch-10 b1354-25-ch-02 b1354-25-ch-01
1354-25-ch 600 c1354-25-ch-10 c1354-25-ch-02 c1354-25-ch-01

Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile 3Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile 4Tipo del passo 135,46 della catena di punto del pezzo di ricambio della scala mobile 513NPE assi 1000 della cavità della scala mobile 5

10 folts 2 volte sfalsi il collegamento

Applicazione

Il rullo del passo 135.46mm dentro la catena di punto di collegamento è utilizzato ampiamente in scala mobile commerciale e pubblica ed in una distanza di punto di 406.4mm. È adatto a prodotto 510, 513NPE, 508NCE, 515NPE, ecc. della scala mobile.

Producti e controllo di qualità

La catena di punto è fatta dai fornitori Industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende i imgress meterial, la componente che lavora, trattamento termico della parte e l'assemblea finale con il piano di controllo di qualità al eansure ogni catena di punto ha raggiunto il requisito di progettazione originale. Il livello di qualità è coerente con la catena di prima classe internazionale di gradino di scala mobile di marca.

Tutto il tipo catena di punto ha raggiunto il tipo certificato di CNAS di prova.

Il nostro servizio

Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.

Invitiamo gentilmente i nostri clienti a fornirci tutti i documenti relativi alla catena della scala mobile, per esempio rapporti di servizio tecnico, numeri del pezzo di riserva della catena, disegni della catena, certificati del carico di rottura/calcoli carico di rottura, ecc. Questi documenti possono accelerare considerevolmente un'indagine e chiarire le discrepanze. Per evitare tutto il rischio di fornitura della catena non funzionante, completi questo questionario e un modello dell'identificazione con le fotografie dettagliate dei piatti di collegamento, dei rulli, dei perni di punto, degli assi, delle parti dell'asse e delle marcature sulle componenti. Riempia prego nei seguenti punti e nei modelli a catena completamente come possibile. Se il modello devia dalla catena da misurare, schizzo, misura e fotografia il dettaglio del onin di deviati.
