Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | 1000 / 800/Type600 | StepChainPasso (P): | 135,73 |
|---|---|---|---|
| Diametro perno (D): | 12.7D | Dimensioni rullo (D1 x H): | 76,2 x 22 |
| Asse: | Vuoto | Ambiente: | dentro fuori |
| Collegamento degli assi: | staccabile | Lubrificazione: | olio |
| Fissaggio del gradino: | Boccola perno indice / Boccola di bloccaggio in plastica | Adatto: | 506/506SL/506NCE |
| Evidenziare: | Catena di gradino di scala mobile 506SL,Tipo 600 catena di gradino di scala mobile,collegamento del rullo della scala mobile del passo 135 |
||
Pezzo di ricambio della scala mobile, catena di punto, dentro il collegamento del rullo, assi vuoti, passo 135,73
Introduzione del fondo
La catena interna di punto di collegamento del rullo è usata per la scala mobile commerciale. Questo tipo di catena di punto è usato per la scala mobile commerical di distanza di punto di 407.2mm che sono utilizzati nei posti con il flusso di passeggeri di nornal quali il centro commerciale, i grandi magazzini, gli edifici per uffici, gli hotel, gli ospedali, i centri espositivi e gli aeroporti, ecc. La catena di punto è la sicurezza e la componente critica in scala mobile. Così, è forti requisiti del controllo di qualità di produzione e della sicurezza. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly in modo che possa con riferimento a.
Specificazione di prodotto
| Serie del prodotto | Lubrificazione |
Pin a catena |
Collegamento dell'asse |
Tipo degli assi |
Dimensione del rullo |
Fissazione di Stecp |
Min. Break |
|---|---|---|---|---|---|---|---|
| 1357-12-ch1 | olio | 12,7 | Staccabile |
cavità |
76,2 x 22 | Indicizzi il perno | 111 |
| 1357-12-ch2 | olio | 12,7 | Staccabile | cavità | 76,2 x 22 | Morsetto di Bush | 111 |
Dettaglio del prodotto
Questo tipo di passo della catena di punto (p) è 135.73mm e la distanza di punto è 407.2mm (3P = distanza di punto). Questo tipo di catena di punto è lubrificazione a olio usata.

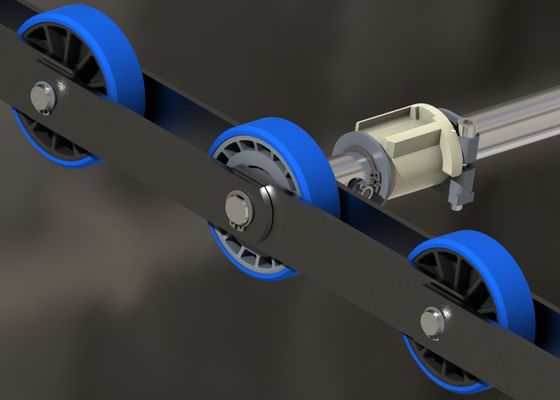

La catena a maglie della destra e della parte di sinistra è pre-assemblea, quindi è collegata con gli assi vuoti lunghi. Gli assi vuoti fanno un passo catena è struttura staccabile di progettazione. Può essere trasporto con assmbly la catena globale di punto che l'assemblea della catena a maglie di destra e del reft con gli assi vuoti lunghi, o può essere tagliata in parte di sinistra, catena laterale di destra ed assi vuoti per il transporation come opzione. Usando questo modo di trasportation, il bisogno della catena di punto al rimontaggio prima che installi in scala mobile del cantiere.
La larghezza della catena di punto ha 1000, 800 e 600 per il tipo della scala mobile. Ed il metodo di riparazione di punto e di catena di punto ha progettazione di due strutture: cespuglio del perno di indice e cespuglio di plastica del clampong.
I rulli della catena di punto sono fatti da poliuretano resistente idrolitico ed il hub del rullo è poliammide usata 66. Come uno della parte critica nella catena di punto, è stato certificato dalla prova di eleggibilità comprende l'anti-idrolisi 250 ore, idrolisi dell'olio 250 ore e tempo di esercizio della prova di vita 5000hours.
Unità del codice di ordinazione della catena
| Serie del prodotto | Tipo della scala mobile | Una catena di 10 volte | Una catena di 2 volte | Sfalsi il collegamento |
| 1357-127-ch1 | 1000 | a1357-127-ch1-10 | a1357-127-ch1-02 | a1357-127-ch1-01 |
| 1357-127-ch1 | 800 | b1357-127-ch1-10 | b1357-127-ch1-02 | b1357-127-ch1-01 |
| 1357-127-ch1 | 600 | c1357-127-ch1-10 | c1357-127-ch1-02 | c1357-127-ch1-01 |
| 1357-127-ch2 | 1000 | a1354-127-ch2-10 | a1354-127-ch2-02 | a1354-127-ch2-01 |
| 1357-127-ch2 | 800 | b1354-127-ch2-10 | b1354-127-ch2-02 | b1354-127-ch2-01 |
| 1357-127-ch2 | 600 | c1354-127-ch2-10 | c1354-127-ch2-02 | c1354-127-ch2-01 |
Applicazione
Il rullo del passo 135.73mm dentro la catena di punto di collegamento è utilizzato in scala mobile commerciale che la distanza di punto è 407.2mm. È adatto a prodotto 506, 506SL, 506NCE, ecc. della scala mobile.
Producti e controllo di qualità
Il productio della catena di punto dai fornitori Industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende i imgress meterial, la componente che lavora, trattamento termico della parte e l'assemblea finale con il piano di controllo di qualità al eansure ogni catena di punto ha raggiunto il requisito di progettazione originale. Il livello di qualità è coerente con la catena di prima classe internazionale di gradino di scala mobile di marca.
Tutto il tipo catena di punto ha raggiunto il tipo certificato di CNAS di prova.
Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.
Invitiamo gentilmente i nostri clienti a fornirci tutti i documenti relativi alla catena della scala mobile, per esempio rapporti di servizio tecnico, numeri del pezzo di riserva della catena, disegni della catena, certificati del carico di rottura/calcoli carico di rottura, ecc. Questi documenti possono accelerare considerevolmente un'indagine e chiarire le discrepanze. Per evitare tutto il rischio di fornitura della catena non funzionante, completi questo questionario e un modello dell'identificazione con le fotografie dettagliate dei piatti di collegamento, dei rulli, dei perni di punto, degli assi, delle parti dell'asse e delle marcature sulle componenti. Riempia prego nei seguenti punti e nei modelli a catena completamente come possibile. Se il modello devia dalla catena da misurare, schizzo, misura e fotografare dettagliatamente la deviazione.
