Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | 1000 | CatenaPasso (P)_mm: | 135,46 |
|---|---|---|---|
| Diametro perno. (D)_mm: | 20/25/35/40 | RollerSize Dia_x_w: | 100 x 22 |
| Asse: | Solido | AsseConnessione: | tipo fisso |
| Tipo di lubrificazione: | olio | Ambiente: | dentro fuori |
| Richiedi: | 510/516/520/HD-A/HD-B/HD-C | ||
| Evidenziare: | catena di gradino di scala mobile del passo 135,46,Assi solidi della catena di gradino di scala mobile |
||
Pezzo di ricambio della scala mobile, rullo fuori della catena di punto di collegamento - il passo 135,46, gli assi solidi, olio lubrifica
Introduzione del fondo
La vasta maggioranza delle scale mobili resistenti usa la progettazione della catena di punto del rullo fuori del collegamento. Questi generi di prodotti della scala mobile principalmente sono utilizzati nei posti con l'alto aumento ed il flusso di passeggeri pesante, quali i sottopassaggi, i hub del trasporto ed altri posti. Di conseguenza, ci sono forti requisiti del controllo di qualità di produzione e della sicurezza, la catena di punto che è la componente della sicurezza e critica nel sistema di azionamento della scala mobile. Dopo uso perenne, se la catena di punto ha consumato ed ha raggiunto la sua vita di servizio di design, deve essere tempestivo sostituito e propertly.
Specificazione di prodotto
| Tipo resistente di catena di gradino di scala mobile - rullo fuori del collegamento, passo 135,46, assi solidi | ||||||
| prodotto serie |
lubrificazione | perno a catena Diametro (millimetro) |
collegamento dell'asse (fisso/staccabile) |
dimensione del rullo larghezza del diametro x (millimetri) |
fissazione di punto | mini. forza di rottura (KN) |
| b13546-20 | olio | 20 | fisso | 100 x 22 | perno di indice | 220 |
| b13546-25 | olio | 25 | fisso | 100 x 22 | perno di indice | 250 |
| b13546-30 | olio | 35 | fisso | 100 x 22 | perno di indice | 300 |
| b13546-40 | olio | 40 | fisso | 100 x 22 | perno di indice | 387 |
Dettaglio del prodotto
Passo a catena P=135.46mm, 3P = punto distance=406.4mm. La catena di punto è olio usato per lubrificazione
La catena di punto è collegata ai suoi lati destri e sinistri dagli assi solidi e la larghezza della catena di punto è di 1000 millimetri. Axel solidi sono riparati con il piatto del collegamento a catena e non sono datachable per trasporto.

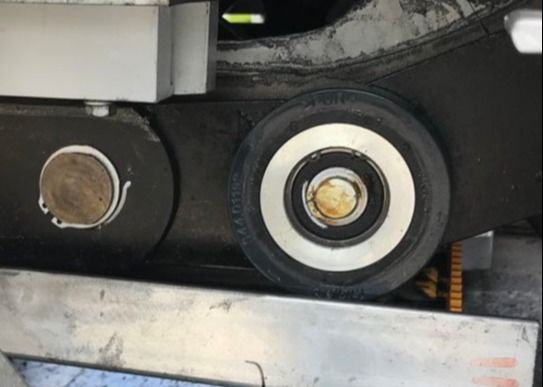

I rulli della punto-catena sono fatti di poliuretano resistente idrolitico. Il materiale del hub del rullo di punto è di plastica come norma ed il hub del metallo è facoltativo. La prova di eleggibilità per anti-idrolisi del rullo della punto-catena è 250hours, l'idrolisi dell'olio è 250hours ed il tempo di esecuzione della prova di vita è 5000hours.
hub di plastica hub del metallo
Unità del popolare a catena per il codice di ordinazione
| serie | 10 volte | 2 volte | sfalsi il collegamento |
| b13546-20 | b13546-20-os-10 | b13546-20-os-02 | b13546-20-os-01 |
| b13546-25 | b13546-25-os-10 | b13546-25-os-02 | b13546-25-os-01 |
| b13546-35 | b13546-35-os-10 | b13546-35-os-02 | b13546-35-os-01 |
| b13546-40 | b13546-40-os-10 | b13546-40-os-02 | b13546-40-os-01 |
10 volte 2 volte sfalsi il collegamento
Applicazione
Il rullo del passo 135,46 fuori della catena di punto di collegamento è ampiamente usato in scale mobili resistenti ed ha una distanza di punto di 406,4 millimetri. È adatto a tipo 510/516/520/scale mobili di HD-A/HD-B/HD-C.
Produzione e controllo di qualità
Produzione della catena di punto dai fornitori industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende l'ingresso materiale, lavorare della componente, il trattamento termico della parte e l'assemblea finale, con un programma di controllo qualità assicurarsi che ogni catena di punto raggiunga i requisiti di progettazione originali. I livelli di qualità sono coerenti con le scale mobili di prima classe internazionali di marca.
Tutti i tipi di catene di punto raggiungono il tipo certificato di CNAS di prova.
Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.
