Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | 1000 | StepChainPasso (P): | 135,46 |
|---|---|---|---|
| Diametro perno (D): | 38 | Dimensioni rullo (D1 x H): | 106,2 x 22 |
| Asse: | Solido | Ambiente: | dentro fuori |
| Collegamento degli assi: | tipo fisso | Lubrificazione: | olio |
| Fissaggio del gradino: | Boccola perno indice | Adatto: | 513NPE |
| Evidenziare: | Il rullo dentro gli assi solidi di collegamento fa un passo,Passo 135,46 della catena di gradino di scala mobile |
||
Introduzione del fondo
Oltre ad essere ampiamente usate in scale mobili commerciali e scale mobili pubbliche normali, le catene interne di punto del rullo possono anche essere utilizzate in scale mobili pubbliche resistenti o l'alto whih delle scale mobili di aumento ha la stesse prestazione e sicurezza come scala mobile pubblica resistente del rullo della catena esterna di punto. dovuto le scale mobili pubbliche resistenti abbia flusso di passeggeri intensivo, la catena della scala è richiesta per avere una grande capacità di carico che includono il rullo del piatto, del perno e di punto della catena del collegamento a catena. Così, il diametro del rullo della catena di punto è più gran del la catena usata normale di punto, simile come rullo esterno della catena di punto di collegamento. Questo genere di prodotti della scala mobile è comune in sottopassaggio, in alto centro commerciale eccellente, nel hub del trasporto ed in altri posti. Sulla base di questa situazione, i requisiti della qualità, la sicurezza e l'affidabilità della catena di punto sono particolarmente rigorosi. Dopo uso a lungo termine, la catena ha consumato, che supera il suo tempo di impiego. La catena di punto deve essere tempestivo variabile e propertly ristabilire la sua sicurezza di servizio
Specificazione di prodotto
| Serie del prodotto | Lubrificazione |
Pin a catena Diametro (millimetro) |
Collegamento dell'asse (Fisso/staccabile) |
Tipo degli assi |
Dimensione del rullo Larghezza del diametro x (millimetro) |
Fissazione di Stecp |
Min. Break forza (KN) |
|---|---|---|---|---|---|---|---|
| 1354-38-cs | olio | 38 | Riparato |
solido |
106,2 x 22 | Indicizzi il perno | 225 |
Dettaglio del prodotto
Il passo a catena P = 135.46mm, 3P = distanza di punto = 406.4mm, la lubrificazione a catena di punto è olio usato

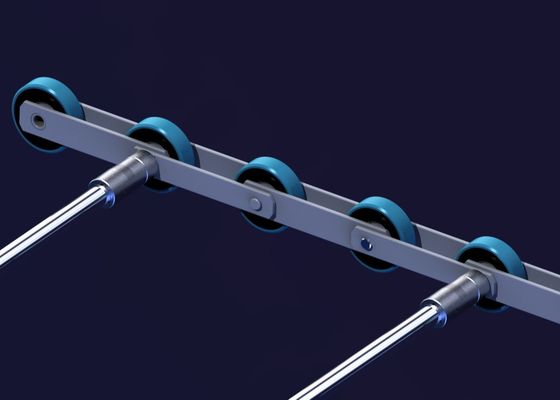

La catena è collegata al suo collegamento laterale destro e sinistro dagli assi solidi o dagli assi vuoti. Gli assi solidi fanno un passo catena sono riparati con il piatto del collegamento a catena per trasporto. La larghezza della catena di punto ha type1000 per la larghezza della scala mobile. Ed il punto è riparato con la catena di punto dal perno di indice.

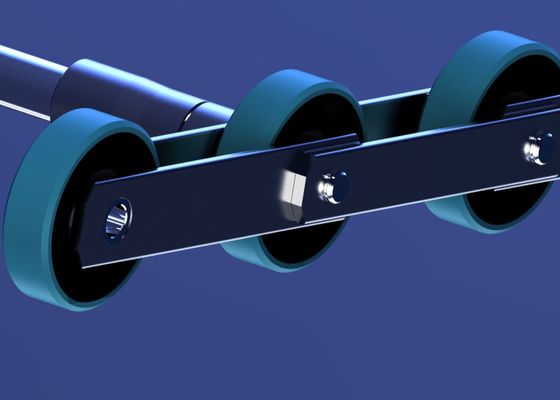

I rulli della catena di punto sono fatti da poliuretano resistente idrolitico. La prova di eleggibilità del rullo della catena di punto comprende l'anti-idrolisi 250 ore, idrolisi dell'olio 250 ore e tempo di esercizio della prova di vita 5000hours. Il materiale del hub del rullo è poliammide 66
| Prova di idrolisi dell'acqua | Prova di idrolisi di Oild | prova di funzionamento di tempo di vita |
| 250 ore | 250 ore | 5000 ore |
Unità del codice di ordinazione della catena
| Serie del prodotto | Tipo della scala mobile | Una catena di 10 volte | Una catena di 2 volte | Sfalsi il collegamento |
| 1354-38-cs | 1000 | 1354-38-cs-10 | 1354-38-cs-02 | 1354-38-cs-01 |
Applicazione
La catena interna di punto del rullo con il passo 135.46mm e la dimensione a catena 106.2mm del rullo è adatto usata per la scala mobile 513NPE.
Producti e controllo di qualità
Il productio della catena di punto dai fornitori Industria-rinomati della catena di punto. L'intero processo di fabbricazione della catena di punto comprende i imgress meterial, la componente che lavora, trattamento termico della parte e l'assemblea finale con il piano di controllo di qualità al eansure ogni catena di punto ha raggiunto il requisito di progettazione originale. Il livello di qualità è coerente con la catena di prima classe internazionale di gradino di scala mobile di marca.
Tutto il tipo catena di punto ha raggiunto il tipo certificato di CNAS di prova.
Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.
Invitiamo gentilmente i nostri clienti a fornirci tutti i documenti relativi alla catena della scala mobile, per esempio rapporti di servizio tecnico, numeri del pezzo di riserva della catena, disegni della catena, certificati del carico di rottura/calcoli carico di rottura, ecc. Questi documenti possono accelerare considerevolmente un'indagine e chiarire le discrepanze. Per evitare tutto il rischio di fornitura della catena non funzionante, completi questo questionario e un modello dell'identificazione con le fotografie dettagliate dei piatti di collegamento, dei rulli, dei perni di punto, degli assi, delle parti dell'asse e delle marcature sulle componenti. Riempia prego nei seguenti punti e nei modelli a catena completamente come possibile. Se il modello devia dalla catena da misurare, schizzo, misura e fotografare dettagliatamente la deviazione.
