| Tipo: | 1000 | Passo della catena a gradini (P): | 135,46 |
|---|---|---|---|
| Diametro perno (D): | 20/25/35/40 | Dimensione rullo (D1xH): | 100x22 |
| Asse: | Solido | Ambiente: | dentro fuori |
| Richiedi la scala mobile: | XO-PE/21NP-PE | ||
| Evidenziare: | Rullo fuori della scala mobile del pezzo di ricambio di collegamento,Scala mobile del pezzo di ricambio di CNAS,scala mobile della catena di punto con il cespuglio di plastica |
||
Introduzione del fondo
La vasta maggioranza delle scale mobili resistenti adotta la progettazione della catena di punto con la catena esterna del rullo. Questo genere di prodotti della scala mobile principalmente è utilizzato in alti costruzioni e posti con grande flusso di passeggeri, quali i sottopassaggi e hub del trasporto, posto ecc. Di conseguenza, ci sono un forte requisito del controllo di qualità di produzione e della sicurezza della catena di punto, la chiave e componenti della sicurezza nel sistema di azionamento della scala mobile. Dopo uso prolungato, se la catena di punto ha consumato ed ha raggiunto il suo tempo di impiego progettato, deve essere sostituito subito ed attendibilmente.
Specificazione di prodotto
| Tipo resistente di catena di gradino di scala mobile - rullo fuori del collegamento, passo 135,46, assi vuoti | ||||||
| prodotto serie |
lubrificazione | perno a catena Diametro (millimetro) |
collegamento dell'asse (fisso/staccabile) |
dimensione del rullo larghezza del diametro x (millimetri) |
fissazione di punto | mini. forza di rottura (KN) |
| c13546-20 | olio | 20 | staccabile | 100 x 22 | cespuglio del morsetto | 220 |
| c13546-25 | olio | 25 | staccabile | 100 x 22 | cespuglio del morsetto | 250 |
| c13546-35 | olio | 35 | staccabile | 100 x 22 | cespuglio del morsetto | 300 |
| c13546-40 | olio | 40 | staccabile | 100 x 22 | cespuglio del morsetto | 387 |
Dettaglio del prodotto
Il passo P=135.46mm, 3P = il punto distance=406.4mm della catena di punto, la lubrificazione a catena di punto è olio usato.

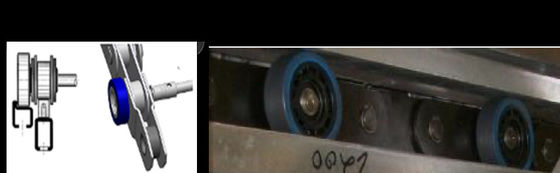

La catena di punto è collegata ai suoi lati destri e sinistri dagli assi vuoti. La larghezza della catena di punto è tipo 1000 per la larghezza della scala mobile. La struttura di progettazione è il collegamento staccabile usando gli assi vuoti per collegare il collegamento laterale destro e sinistro per trasporto. Generalmente, la lunghezza di ogni catena è divisa in 10 volte, in 2 volte e nella base di collegamento di contrappeso sul contratto specificato.
I rulli della punto-catena sono fatti di poliuretano resistente idrolitico. Ed il hub del rullo della catena di punto è PA66 usato. Tutto il rullo della catena di punto ha superato la prova di eleggibilità di anti-idrolisi è 250hours, l'idrolisi dell'olio è 250hours ed il tempo di esecuzione della prova di vita è 5000hours.
Unità del popolare della catena di punto per il codice di ordine
| serie | 10 volte | 2 volte | sfalsi il collegamento |
| c13546-20 | c13546-20-os-10 | c13546-20-os-02 | c13546-20-os-01 |
| c13546-25 | c13546-25-os-10 | c13546-25-os-02 | c13546-25-os-01 |
| c13546-35 | c13546-35-os-10 | c13546-35-os-02 | c13546-35-os-01 |
| c13546-40 | c13546-40-os-10 | c13546-40-os-02 | c13546-40-os-01 |
Applicazione
Il rullo del passo 135,46 fuori della catena di punto di collegamento è ampiamente usato in scale mobili resistenti ed ha una distanza di punto di 406,4 millimetri. È adatto a tipo XO-PE/scale mobili di XO-21NP.
Produzione e controllo di qualità
La catena di punto è fatta dai fornitori ben noti della catena di punto dell'industria. Il processo di controllo di qualità di fabbricazione della catena di punto comprende l'ingresso materiale, lavorare della componente, il trattamento termico della parte e l'assemblea finale, con un programma di controllo qualità assicurarsi che ogni catena di punto raggiunga i requisiti di progettazione originali. I livelli di qualità sono coerenti con le scale mobili di prima classe internazionali di marca.
Tutti i tipi di catene di punto hanno raggiunto il tipo certificato di CNAS di prova.
Il nostro servizio
Il nostro gruppo d'organizzazione professionale può fornire il supporto tecnico per aiutare i clienti ad identificare le specifiche appropriate della catena di punto per soddisfare le richieste di vita e della sicurezza.
