| Tipo di modernizzazione: | revisione | Alzata (mm): | <=6000 |
|---|---|---|---|
| Modello: | Scala mobile 506/510 | Larghezza: | 1000/800/600 |
| Inclinazione: | 30°/35° | Velocità (m/s): | 0,5 |
| Ambiente: | dentro fuori | Potere del motore (chilowatt): | 5,5/7,5 |
| Tensione (v): | 380/400/415/480 | Frequenza (Hz): | 50/60 |
| Velocità del motore (RPM): | 1000/1200/1430/1500 | Unità VF: | Sì |
| N. di denti della ruota dentata dell'albero di uscita: | 17/19/23 | Livello di efficienza energetica del motore: | IE2 / IE3 |
| Evidenziare: | Tipo del motore della scala mobile di RH 16VEC,Tipo del motore della scala mobile IE2,Motore di CNAS utilizzato in scala mobile |
||
Descrizione del pacchetto
1. Il compito applicabile di rinnovamento della scala mobile

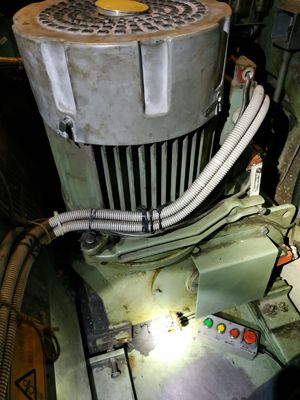

Il pacchetto 16VEC-mod-01 è affinchè la revisione di 506/510 scale mobili sostituisca il tipo 16VEC-RH della macchina dell'azionamento che era sviluppato negli anni 80 ed interrotto verso la fine di 2000s. Conduca questo pacchetto è di utilizzare una macchina sostitutiva moderna per la sostituzione.
2. Soluzione tecnica
L'ultima macchina attuale di progettazione con la sua orma lo stessi come la dimensione originale 16VEC_RH non sia disponibile nel mercato. Cioè non c'è macchina che può essere una - una sostituisce la macchina 16VEC-RH semplicemente. La nostra soluzione tecnica è di progettare un piatto di adattatore per la nuova macchina che sostiene e di riparare il piatto sul fascio di sostegno della capriata.
La macchina sostitutiva è qualificata l'ente del certificato e soddisfacendo la richiesta di codice EN115. Il metodo di fissazione della macchina con il piatto di adattatore è verificato dal calcolo ed il fattore di sicurezza è più grande di 5.
Specificazione sostitutiva della macchina
| No. | tipo | livello di rendimento energetico del motore | chilowatt di potere del motore) | RPM | tensione (v) | frequenza (hertz) | Denti di no. del dente per catena |
| 1 | Macchina del cambio del verme | IE2/IE3 | 5.5/7.5 | 1000/1200/1500 | 220/380/400/415 | 50/60 | 17/19/21/23 |
| 2 | Macchina elicoidale del geabox | IE2/IE3 |
5.5/7.5 |
1000/1200/1500 | 220/380/400/415 | 50/60 | 17/19/21/23 |
Forniamo due tipi differenti di cambi usati per determinare la sostituzione della macchina. Il primo è la macchina del cambio del verme ed il tipo alternativo è cambio elicoidale di alta efficienza dalla società del OMS dalla Germania. Il motore della macchina è fatto in Cina ed il livello IE2 di rendimento energetico del motore è configurazione standard e IE3 come opzione. dovuto il rapporto di riduzione differente del cambio, per il numero dei denti del dente per catena sul nuovo albero di uscita della macchina, il nostro ingegnere capirà per il cliente basato sui dati nella scala mobile originale in modo che la velocità di funzionamento della scala mobile continui correre a 0.5m/s.
Caratteristiche facoltative della macchina
| Commutatore di protezione termica del motore | |
| Contatto di sicurezza del volante | |
| Dispositivo del monitoraggio dell'ascensore del freno | |
| Applicazione dell'interno/all'aperto | |
| Classe IP44/IP54 di protezione | |
| Supporto variabile dell'azionamento di frequenza | |
| Dispositivo di usura del rivestimento dei freni | |
| Sopra il dispositivo di velocità | |
| Non dispositivo di inversione |
La macchina smantella ed installazione usando i seguenti strumenti:
• Strumento standard di servizio (martello, cacciaviti, insieme della chiave)
• Trapano magnetico
• Gancio del cavalletto

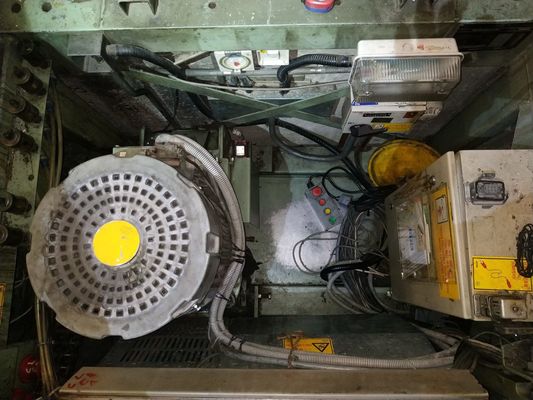

Usi un dispositivo del cavalletto per sollevare la macchina originale e per caricare la nuova macchina nel locale macchine. Il processo di installazione è semplice ed efficiente.
3. Benefici
La sostituzione invecchiata della macchina dell'azionamento della scala mobile è possibile.
4. Qualità e prestazione
Soluzione tecnica dal gruppo addetto alla progettazione tecnico professionale, tutto il rifornimento di materiale di modifica dai produttori professionisti rispettabili delle parti della scala mobile dove dirigendo dalla tecnologia della trasformazione delle parti mature, sistema rigoroso di controllo di qualità.
5. Il nostro servizio
Se avete un bisogno, sembriamo essere professionali e fornire il servizio di qualità. Il benvenuto ci contatta per discutere tutte le edizioni tecniche sulla sostituzione della macchina delle scale mobili. Prego inviici le vostre specifiche della scala mobile through scaricando la nostra forma di indagine della specificazione.
