Descrizione del pacchetto
1. Il compito di ristrutturazione delle scale mobili applicabile

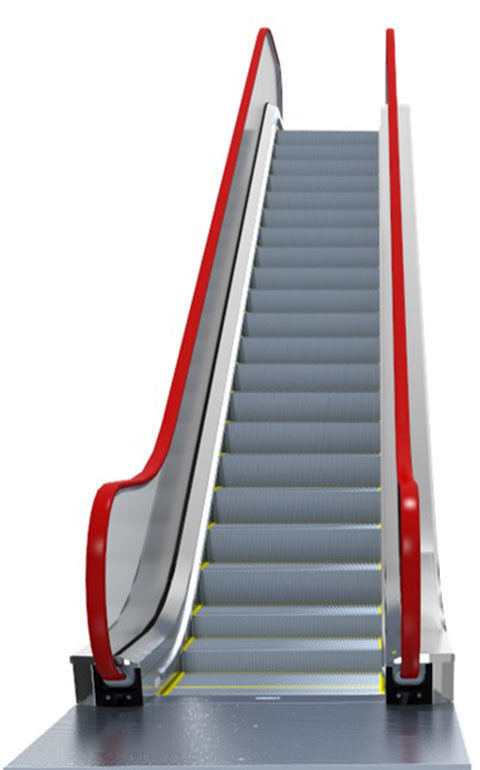

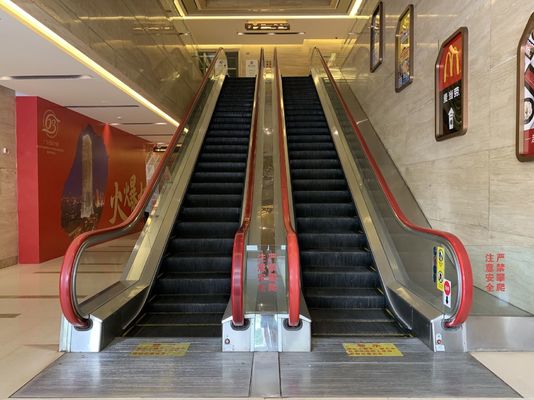

Il pacchetto di modernizzazione delle scale mobili 510-mod-01 si applica alle scale mobili 510 esistenti, sostituendo tutte le parti delle scale mobili ad eccezione della trave,aggiornamento e abbellimento della vecchia balaustra di corrimano fuori centro al design della corrimano centrale e del sistema di sicurezza delle scale mobili da aggiornare per soddisfare l'ultimo codice EN115:2017 esigenza.
La scala mobile 510 è un tipo di scala mobile pubblica sviluppata negli anni '80 e interrotta alla fine degli anni '90.Per mantenere la funzione di trasporto verticale all'interno dell'edificio, deve prolungare il ciclo di vita del prodotto e del servizio.la soluzione migliore è quella di condurre il nostro pacchetto MOD delle scale mobili.
2.Soluzione tecnica
Pacchetto di base
| Parti e accessori |
Metodo di retrofit
|
Configurazione e specifiche chiave
|
| (1) Azionamento principale |
disegno originale
|
tipo di cuneo E - freno
|
| (2) Carrozzeria a tensione |
disegno originale
|
girare in scivolo intorno alla pista
|
| (3) Sistema di binari |
disegno originale
|
Profili di rotaia di spessore di 3/5 mm, galvanizzati
|
| (4) Macchine |
nuova progettazione
|
motore IE2/IE3 con cambio a vermi/motore a cambio elicoidale
|
| (5) Catena di trasmissione |
disegno originale
|
fattore di sicurezza >= 5
|
| (6) Controller |
nuova progettazione
|
Controller a microprocessore, con supporto per l'unità VF, conforme alla norma EN115:2017
|
| (7) Interruttori di sicurezza |
nuova progettazione
|
Conformi alla norma EN 115:2017
|
| (8) Maniglia |
disegno originale
|
L'accesso all'energia è garantito da un sistema di accumulo di energia.
|
| (9) Passo |
disegno originale
|
Scala di fusione a stampa in alluminio, peso 11,5 kg / 15 kg
|
| (10) Catena a gradini |
disegno originale
|
fattore di sicurezza >= 5
|
| (11) Azionamento a maniglia |
nuova progettazione
|
azionamento con cintura di trazione
|
| (12) Pannello della gonna |
nuova progettazione
|
Acciaio inossidabile 2 mm sus304
|
| (13) Ponte interna |
nuova progettazione
|
Acciaio inossidabile 2 mm sus304
|
| (14) Ponte esterna |
nuova progettazione
|
Acciaio inossidabile 2 mm sus304
|
| (15) Pannello interno |
nuova progettazione
|
vetro di sicurezza di spessore di 10 mm
|
| (16) Piastra di pavimento |
nuova progettazione
|
Profilo in alluminio/piastra di battistrada in acciaio inossidabile
|
| (17) Traliccio |
rimanere |
|
Caratteristiche dell'opzione
| Funzione/caratteristica |
Descrizione |
Configurazione e specifiche |
| Illuminazione della protezione della spazzola |
Strisce/tubo a LED |
monocolore/RGB, 24 v |
| Sotto l'illuminazione del corrimano |
Strisce/tubo a LED |
monocolore/RGB, 24 v |
| Maniglia con dispositivo di disinfezione |
tubo UV |
24 v |
3. Benefici
La maggior parte dei componenti chiave mantenendo utilizzato il progetto originale il più possibile, la parte uno a uno sostituzione è più facile per i tecnici sul campo per condurre i lavori di retrofit nel cantiere.Ciclo di costruzione breve.
Il sistema di sicurezza è stato aggiornato e soddisfa gli attuali requisiti del codice, come l'aggiunta di un freno ausiliario, di un dispositivo di monitoraggio della velocità del passo mancante e del corrimano, ecc.

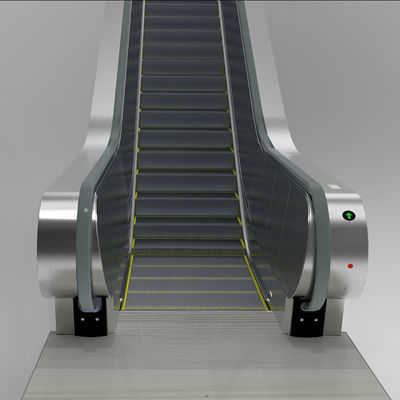

Nuova estetica per migliorare l'aspetto delle scale mobili dopo l'applicazione del moderno design della balaustra, l'aggiunta di elementi di illuminazione, ecc.
4Qualità e prestazioni
Soluzione tecnica da parte di un team di progettazione tecnica professionale, tutto il materiale di retrofit fornito da produttori professionali affidabili di parti di scale mobili gestite da una tecnologia di lavorazione di parti mature,sistema di controllo della qualità rigoroso.
5Il nostro servizio.
Se avete bisogno, siamo professionisti e forniamo un servizio di qualità.
- Servizio di progettazione di prodotti per scale mobili
- Soluzione per l'ammodernamento delle scale mobili
- Ricambi personalizzati per scale mobili
- Servizio di consulenza tecnica delle scale mobili
- Supporto tecnico in loco
