| Tipo: | scala mobile commerciale | Codice: | GB16899/EN115: 2017/ASME17.1 |
|---|---|---|---|
| Aumento: | <=8 milioni | Grado: | 30°/35° |
| Larghezza del gradino: | 1000/800/600 | Velocità (m/s): | 0,5 |
| Balaustra: | Vetro | No. dei punti piani: | 2 / 3 |
| Modello a risparmio energetico: | Azionamento di VF | Ambiente: | Dell'interno/all'aperto |
| FARE UN PASSO: | Alluminio / Acciaio inossidabile | Piatto piano: | Alluminio / Acciaio inossidabile |
| Evidenziare: | Scala mobile mobile da 30 gradi,scala mobile mobile in acciaio inossidabile |
||

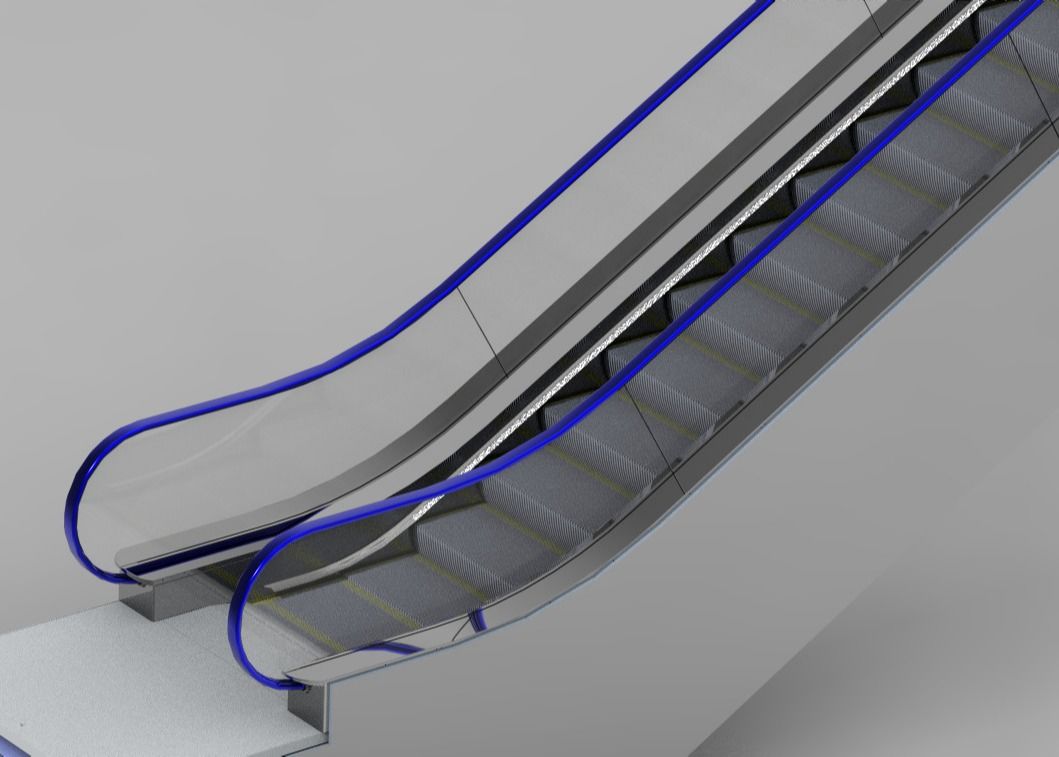

Materiale dell'acciaio inossidabile di larghezza dell'OEM della scala mobile del marciapiede mobile da 30 gradi
Scala mobile all'aperto 30 gradi/larghezza della balaustra di vetro da 35 gradi 1000/800/600
introduzione al prodotto
La scala mobile di tipo E06 ha diverse caratteristiche uniche che la distinguono dalle altre scale mobili.Questi includono:
Design personalizzato - La scala mobile di tipo E06 ha un design personalizzato che può essere personalizzato per soddisfare le esigenze e le esigenze specifiche di ciascun cliente.
Tecnologia professionale - La scala mobile di tipo E06 è sviluppata con i più recenti standard di tecnologia e ingegneria professionale per garantirne l'affidabilità e la sicurezza.
Risparmio energetico - La scala mobile di tipo E06 è progettata per essere efficiente dal punto di vista energetico, riducendo il consumo energetico e minimizzando l'impatto ambientale.
Bassa rumorosità: la scala mobile di tipo E06 funziona a bassa rumorosità, offrendo un'esperienza di guida confortevole e tranquilla per i passeggeri.
Nessun inquinamento da petrolio - La scala mobile di tipo E06 è progettata per funzionare senza alcun inquinamento da petrolio, rendendola rispettosa dell'ambiente e riducendo i requisiti di manutenzione.
Sicuro e affidabile - La scala mobile di tipo E06 è progettata con la sicurezza come priorità assoluta ed è progettata per essere affidabile, garantendo una guida sicura e agevole per i passeggeri.
Aspetto alla moda - La scala mobile di tipo E06 ha un aspetto moderno e alla moda, che la rende un'aggiunta elegante e attraente a qualsiasi edificio commerciale.
Ambito di applicazione
La scala mobile commerciale di tipo E06 può essere ampiamente utilizzata in una varietà di occasioni commerciali e ambienti interni o esterni:
Specifiche tecniche di base
Evidenziazione del design personalizzato maturo del componente chiave
Descrizione della struttura di base del prodotto
Capriata
La capriata della scala mobile utilizza il design della struttura in acciaio per saldatura a profilo angolare.La corda superiore e la corda inferiore utilizzano acciaio angolare L125x180x8.Il traliccio può sostenere un'alzata fino a 8 metri.La lunghezza 15830 mm è la massima DBE (distanza tra due supporti terminali) della scala mobile e, con un supporto intermedio, la distanza trasversale tra i supporti terminali può raggiungere la lunghezza di 30600 mm.La deflessione del traliccio è inferiore a 1/750, verificata mediante calcolo e confermata mediante test a pieno carico secondo il requisito del codice EN115.Il traliccio è verniciato a polvere per la protezione dalla corrosione per l'unità interna e applica la zincatura a caldo per l'applicazione esterna.Il traliccio può essere progettato diviso in 2 o 3 pezzi per la spedizione in container.
Macchina di guida
La macchina motrice è progettata per utilizzare un riduttore a vite senza fine come configurazione standard e un riduttore a ingranaggi elicoidale opzionale.Il motore è un design ad alta efficienza con livello di efficienza energetica IE2 come standard e cena ad alto livello IE3 opzionale.
Passo catena e passo
La catena del gradino è progettata per il suo passo di 133,33 mm, che è una dimensione popolare nel settore per supportare la distanza del passo di 400 mm (133,33x3).Quindi, il pezzo di ricambio per loro è disponibile e popolare nel mercato dei pezzi di ricambio.Saranno forniti due tipi di gradini, standard per l'intero gradino in alluminio pressofuso, il gradino in acciaio inossidabile del tipo di assemblaggio è un'opzione.I gradini sono verniciati a polvere di colore nero o grigio.Con demarcazione gialla su tre lati opzionale.
Sistema di binari
Il sistema di binari è costituito da curva superiore, curva inferiore e sezione inclinata.La curva superiore e la curva inferiore stanno saldando il design del binario.
Il binario della sezione inclinata è una struttura dei profili del binario che profila il bordo come funzione di guida per il rullo della catena del gradino e il funzionamento del rullo del gradino.Questo design della struttura della personalità è vantaggioso per l'affidabilità e la stabilità della guida di scorrimento dei gradini e riduce il movimento laterale.
Balaustra
La balaustra è il pannello in vetro di sicurezza, il design moderno e sottile del centro del corrimano.L'illuminazione a LED sotto il corrimano, l'illuminazione della protezione della spazzola e l'illuminazione a pettine sono caratteristiche opzionali per la bellezza dell'aspetto della scala mobile.Il pannello della gonna, il piano di calpestio interno ed esterno utilizzano acciaio inossidabile SUS304 da 2 mm.Il pannello esterno avrà un design personalizzato e un materiale che utilizzerà acciaio inossidabile sus304 di spessore 1,5 mm.
Aspetto alla moda
Piastra porta pettine
L'area della piastra di supporto del pettine è una zona a rischio estremo per la sicurezza e deve essere focalizzata.Abbiamo rinforzato la resistenza della piastra di supporto del pettine in modo che, applicando il carico di 6000 N/mm2, la sua deformazione non sia superiore a 2 mm.Il binario di spinta verso l'alto che entra nel design della piastra del pettine è una delle nostre misure di sicurezza per evitare che i gradini si sollevino colpendo il pettine.
Dispositivo di lubrificazione
Il dispositivo di lubrificazione è un efficiente dispositivo a pompa ad ingranaggi per una migliore lubrificazione.È un design ecologico per ridurre i rifiuti di petrolio ed evitare l'inquinamento ambientale.
Sistema di controllo
Il sistema di controllo è costituito da un controller e dispositivi di sicurezza conformi ai requisiti del codice EN115:2017.Il controller applica una scheda di controllo a microprocessore e fornisce tutti i tipi di interruttori di sicurezza e diversi sensori per monitorare il funzionamento della scala mobile.Il controller supporta l'azionamento VF per passare al modello inattivo per ridurre la velocità della scala mobile per il risparmio energetico.
|
Dispositivo di sicurezza standard - Conforme ai requisiti EN115:2017 |
||
| 1 | Mancanza di protezione di fase o errore di fase | Nel caso in cui venga rilevata mancanza di fase o errore di fase, la scala mobile interromperà automaticamente il funzionamento. |
| 2 | Protezione da sovraccarico del motore | Quando la corrente supera il 15% la scala mobile si fermerà automaticamente. |
| 3 | Protezione del circuito dell'apparecchio elettrico | Offre il dispositivo di disconnessione automatica del circuito per proteggere i componenti del circuito e dell'alimentazione della scala mobile. |
| 4 | Protezione ingresso corrimano | La protezione si attiverà per arrestare il movimento della scala mobile al rilevamento di oggetti bloccati nell'ingresso del corrimano. |
| 5 | Dispositivo di sicurezza della piastra a pettine | Quando una sostanza estranea è stata ritagliata all'interno o tra i pettini, la scala mobile interromperà automaticamente l'operazione |
| 6 | Dispositivo di protezione dalla caduta del gradino | Quando il gradino viene rilevato una deformazione rotta o grave, la scala mobile smetterà di funzionare automaticamente prima di entrare nella piastra a pettine. |
| 7 | Dispositivo di monitoraggio della catena rotta della trasmissione principale | Quando la catena di trasmissione principale si è allungata eccessivamente o si è rotta, il dispositivo di monitoraggio verrà attivato per arrestare il funzionamento della scala mobile. |
| 8 | Protezione di sicurezza della catena a gradini | Quando la catena del gradino si è allungata eccessivamente o si è rotta, il dispositivo di protezione verrà attivato per arrestare il funzionamento della scala mobile. |
| 9 | Protezione dalla velocità eccessiva | Applicare il sensore per monitorare direttamente la velocità della ruota dentata di azionamento principale, la protezione si attiverà al rilevamento del funzionamento a una velocità superiore del 20% rispetto alla velocità nominale, l'alimentazione principale verrà interrotta per l'arresto della scala mobile.Se la scala mobile supera i 6 m di dislivello, è dotata di un freno ausiliario, quindi questo dispositivo di frenata di emergenza verrà attivato per frenare la corsa della scala mobile. |
| 10 | Protezione contro l'inversione involontaria (NRD) | Applicare il sensore per monitorare la direzione di rotazione della ruota dentata principale, la protezione si attiverà al rilevamento di un movimento inverso involontario (rispetto alla direzione impostata) dei gradini e dei corrimano, la scala mobile smetterà di funzionare.Se la scala mobile supera i 6 m di dislivello, è dotato di un freno ausiliario, quindi questo dispositivo di frenata di emergenza verrà attivato per frenare la corsa della scala mobile. |
| 11 | Linea di demarcazione | La linea di demarcazione gialla si trova in posizione frontale e due lati del gradino calpestabile per riscaldare i passeggeri si allontanano dalla zona a rischio per evitare di rimanere intrappolati nell'intercapedine tra il bordo del gradino adiacente e nell'intercapedine tra il pannello della gonna. |
| 12 | Pulsante di arresto di emergenza | Premi il pulsante di arresto di emergenza per fermare la scala mobile in caso di incidente. |
| 13 | Gonna Pannello di protezione | Quando una sostanza estranea si è incastrata tra il pannello della gonna e il gradino, la scala mobile interrompe automaticamente il funzionamento. |
| 14 | Protezione freno | Quando la forza elettrica è insufficiente o agisce su uno qualsiasi dei dispositivi di sicurezza, la funzione di freno di lavoro entra in vigore dal dispositivo di sicurezza attraverso l'azione di resilienza della molla per frenare la scala mobile per arrestare l'operazione. |
| 15 | Interruttore di ispezione di sicurezza | È un dispositivo di sicurezza per impedire l'avvio della scala mobile durante l'ispezione e la manutenzione. |
| 16 | Illuminazione sotto il gradino | L'illuminazione esiste nelle estremità superiore e inferiore della scala mobile, nella parte inferiore del gradino per ricordare ai passeggeri le questioni di sicurezza. |
| 17 | Dispositivo di avviamento Alambell | Il campanello d'allarme suona quando si avvia la scala mobile per ricordare ai passeggeri questioni di sicurezza. |
| 18 | Dispositivo rotto del corrimano | Quando il corrimano è rotto, la scala mobile interrompe automaticamente l'operazione. |
| 19 | Dispositivo di monitoraggio della velocità del corrimano | La protezione si attiverà per arrestare la scala mobile al rilevamento di una deviazione della velocità del corrimano superiore a +- 15% rispetto alla velocità del gradino entro un intervallo di tempo compreso tra 5 e 15 secondi. |
| 20 | Gonna pannello Bush Guard | La protezione della spazzola è stata installata tra il pannello della gonna e i gradini impediranno ai passeggeri di toccare il pannello della gonna. |
| 21 | Dispositivo passo mancante | È possibile rilevare un gradino mancante e fermare la scala mobile prima che la finestra della trappola emerga dal pettine. |
| 22 | Rilevamento dei rilasci dei freni | L'interruttore di rilevamento dell'aggiunta del freno impedisce al motore di funzionare senza il rilascio del freno per evitare di bruciare il motore della macchina. |
| 23 | Piastra a pavimento Dispositivo di contatto | Protezione contro il rischio di caduta di passeggeri e manutentori nel locale macchine dove viene rimossa la piastra del pavimento.Gli addetti all'assistenza devono utilizzare una scatola inpsection per far funzionare la scala mobile tramite il modello di ispezione a condizione che la piastra del pavimento venga rimossa. |
| Dispositivo di sicurezza opzionale | ||
| 24 | Freno ausiliario | Per scale mobili di dislivello < 6 m come dispositivo di sicurezza aggiuntivo opzionale |
| 25 | Dispositivo porta avvolgibile tagliafuoco | Quando questo dispositivo entra in azione, può interrompere il funzionamento della scala mobile.Questo dispositivo deve essere installato vicino alla scala mobile nell'edificio. |
Disposizione del dispositivo di sicurezza della scala mobile
Configurazione acquisti
Tre configurazioni di acquisto tipiche per selezionare per soddisfare le diverse esigenze del cliente di concentrare la considerazione sulla sicurezza, l'efficienza, l'affidabilità, l'aspetto della moda o altra area:
Standard - Soddisfa adeguatamente le esigenze funzionali di base della scala mobile.
Professionale - Soddisfa totalmente le esigenze di varie funzioni comunemente utilizzate nelle scale mobili, dotate di funzione di risparmio energetico con azionamento a frequenza variabile.Illuminazione a pettine privilegiato e illuminazione a spazzola del pannello della gonna.
Deluxe - Soddisfa completamente le esigenze di varie funzioni della scala mobile, dotata di funzione di risparmio energetico con azionamento a frequenza variabile, la macchina motrice adotta un riduttore conico a spirale ad alta efficienza, fornisce una varietà di illuminazione per abbellire la scala mobile, l'uso di acciaio inossidabile spesso 2 mm e altri materiali avanzati, tanica da 4 litri di olio di grande capacità e altre configurazioni di lusso.
Se sono necessari prodotti per scale mobili personalizzati, contattaci per la discussione sulla configurazione speciale della scala mobile.
Matrice di ttre tipiche configurazioni di acquisto
| Configurazione | Interno | All'aperto | |||||
| Componente | Standard | Professionale | Di lusso | Standard | Professionale | Di lusso | |
| Configurazione di sicurezza | Pettine con avviso giallo | / | ✔ | ✔ | / | ✔ | ✔ |
| Interfaccia di arresto di emergenza in caso di incendio | / | ○ | ✔ | / | ○ | ✔ | |
| Illuminazione a pettine | / | ✔ | ✔ | / | ✔ | ✔ | |
| Freno ausiliario | / | ○ | ✔ | / | ○ | ✔ | |
| Interfaccia dell'edificio e pacchetto di sicurezza per la manutenzione | / | ✔ | ✔ | / | ✔ | ✔ | |
| Illuminazione sotto il gradino | / | / | ✔ | / | / | ✔ | |
| Risparmio Energetico | Riduttore | Scatola ingranaggi a vite senza fine | Scatola ingranaggi a vite senza fine | Scatola ingranaggi elicoidale | Scatola ingranaggi a vite senza fine | Scatola ingranaggi a vite senza fine | Scatola ingranaggi elicoidale |
| Modalità risparmio energetico | Operazione continua | Velocità al minimo con standby VF | Funzionamento intermittente con standby VF | Operazione continua | Velocità al minimo con standby VF | Funzionamento intermittente con standby VF | |
| Decorazione | Illuminazione del pannello della gonna | / | / | ○ | / | / | ○ |
Configurazione(continua)
| Configurazione | Interno | All'aperto | |||||
| Componente | Standard | Professionale | Di lusso | Standard | Professionale | Di lusso | |
| Materiale | Pannello gonna | 1,5 mmSUS430 | 1,5 mmSUS304 | 2mmSUS304 | 1,5 mmSUS304 | 1,5 mmSUS304 | 2mmSUS304 |
| Profili per terrazze | 1,5 mmSUS430 | 1,5 mmSUS304 | 2mmSUS304 | 1,5 mmSUS304 | 1,5 mmSUS304 | 2mmSUS304 | |
| Casella di ingresso | SUS430 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | |
| Pedana | SUS430 | SUS304 | Alluminio | Alluminio | Alluminio | Alluminio | |
| Corrimano | SBR | SBR | NT | SBR | SBR | CSM | |
|
Copertura rullo catena passo/passo (copertura impermeabile)) |
/ | / | / | ✔ | ✔ | ✔ | |
| Altri | Capacità della tanica di benzina | 2L | 4L | 4L | 2L | 4L | 4L |
| Interruttore a galleggiante di lubrificazione | / | ✔ | ✔ | / | ✔ | ✔ | |
| Indicazione di guasto al piano superiore | / | ✔ | ✔ | / | ✔ | ✔ | |
Servizio di premontaggio
Forniamo il servizio di premontaggio della scala mobile.I clienti possono ordinare un semiprodotto che è un'intera scala mobile tranne il controller se offerto dalla fornitura locale per soddisfare le esigenze dello speciale locale.
Disegno del layout
Disegno del layout (continua)
